От Щелчка к Стабильности: Полное Руководство по Ремонту Релейных Стабилизаторов Напряжения

В мире, где электрические приборы становятся всё более чувствительными к колебаниям напряжения, а перепады в сети – частым явным или скрытым врагом домашней и офисной техники, релейные стабилизаторы напряжения занимают особое место. Они, как верные стражи, стоят на страже стабильности, оберегая наше оборудование от скачков и провалов. Благодаря своей простоте, надежности и относительно невысокой стоимости, релейные стабилизаторы получили широкое распространение. Однако, даже самые надежные механизмы не вечны, и рано или поздно может потребоваться ремонт релейного стабилизатора напряжения.

Эта статья – ваш исчерпывающий гид в мире релейных стабилизаторов. Мы глубоко погрузимся в их конструкцию, разберем наиболее частые причины поломок, подробно опишем этапы диагностики и ремонта, а также дадим практические советы по уходу и выбору сервисного центра. Наша цель – не только предоставить ценную информацию для тех, кто столкнулся с проблемой, но и создать контент, который будет востребован в поисковых системах, привлекая целевой трафик по запросам, связанным с ремонтом релейных стабилизаторов.

1. Релейные Стабилизаторы: Принцип Работы и Конструктивные Особенности

Прежде чем приступить к ремонту, необходимо понять, как работает устройство, которое вы собираетесь чинить. Релейный стабилизатор напряжения – это устройство, которое поддерживает выходное напряжение в заданных пределах, автоматически переключая обмотки автотрансформатора с помощью электромеханических реле.

1.1. Принцип Работы

1. Автотрансформатор: Основа любого релейного стабилизатора – это автотрансформатор, имеющий несколько отводов (отводов напряжения) на первичной обмотке.
2. Реле: Электромагнитные реле выступают в роли переключателей. Количество реле обычно соответствует количеству ступеней регулирования напряжения.
3. Электронная Схема Управления: Эта схема постоянно контролирует входное напряжение. При обнаружении отклонения от заданного диапазона (например, падения ниже 190 В или подъема выше 250 В), схема управления активирует соответствующее реле.
4. Переключение Обмоток: Активированное реле переключает входное напряжение на другой отвод автотрансформатора, тем самым регулируя выходное напряжение. Этот процесс происходит ступенчато, что является характерной особенностью релейных стабилизаторов.
5. Стабилизация: В результате последовательных переключений выходное напряжение поддерживается в пределах заданного диапазона (обычно 220В ± 5-10%).

1.2. Конструктивные Особенности

Релейные стабилизаторы, несмотря на сложность электронной начинки, имеют относительно простую механическую конструкцию:

• Корпус: Обычно металлический, обеспечивает защиту внутренних компонентов и защиту от поражения электрическим током.
• Автотрансформатор: Сердечник из электротехнической стали с намотанной первичной обмоткой, имеющей несколько отводов.
• Релейный Блок: Комплект электромагнитных реле, управляемых электронной схемой.
• Электронная Схема Управления: Печатная плата с микроконтроллером, датчиками напряжения, элементами питания и управления реле.
• Индикаторы: Светодиодные или цифровые индикаторы, отображающие входное и выходное напряжение, режим работы, наличие ошибок.
• Вентилятор (в мощных моделях): Для охлаждения автотрансформатора и других компонентов.
• Клеммные Колодки: Для подключения к сети и нагрузке.

2. “Щелчок, который изменил всё”: Наиболее Частые Причины Поломок

Релейные стабилизаторы, несмотря на свою надежность, подвержены ряду типичных неисправностей. Их понимание – ключ к успешному ремонту.

2.1. Проблемы с Реле

• Износ Контактов: Это самая распространенная причина поломок. Со временем контакты реле под воздействием высоких токов и температуры могут окисляться, подгорать, что приводит к плохому контакту или полному его отсутствию.
  • Симптомы: Нестабильное выходное напряжение, “плавающее” напряжение, щелчки при отсутствии необходимости, полное отсутствие стабилизации, срабатывание защиты.
• Залипание Контактов: Может произойти из-за перегрузки или механических повреждений.
  • Симптомы: Стабилизатор постоянно выдает напряжение одного уровня, независимо от входного, срабатывание защиты.
• Выход из Строя Катушки Реле: Обрыв или межвитковое замыкание в катушке реле.
  • Симптомы: Реле не срабатывает, полное отсутствие стабилизации.

2.2. Проблемы с Автотрансформатором

• Межвитковое Замыкание: Наиболее серьезная поломка, возникающая из-за перегрева, короткого замыкания или механических повреждений обмотки.
  • Симптомы: Сильный нагрев трансформатора, запах горелого, снижение выходного напряжения, срабатывание защиты.
• Обрыв Обмотки: Редко, но случается, обычно из-за механического воздействия.
  • Симптомы: Полное отсутствие выходного напряжения, отсутствие стабилизации.

2.3. Неисправности Электронной Схемы Управления

• Выход из Строя Датчиков Напряжения: Некорректное измерение входного напряжения.
  • Симптомы: Неправильная работа стабилизатора, неправильное переключение реле, индикация ошибок.
• Сбой Микроконтроллера: Программный сбой или аппаратная поломка.
  • Симптомы: Полный отказ стабилизатора, некорректное отображение информации на индикаторах, отсутствие реакции на изменения напряжения.
• Неисправности в Цепях Питания Схемы Управления: Выход из строя стабилизирующих элементов питания.
  • Симптомы: Не работает индикация, отсутствует реакция на команды.

2.4. Проблемы с Вентилятором (в мощных моделях)

• Неисправность Вентилятора: Перегрев компонентов стабилизатора.
  • Симптомы: Повышенный нагрев корпуса, срабатывание защиты от перегрева.

2.5. Проблемы с Индикацией

• Неисправность Светодиодов или Цифрового Дисплея: Отсутствие отображения информации.
  • Симптомы: Невозможность контролировать работу стабилизатора.

3. Ремонт Релейного Стабилизатора: Пошаговая Инструкция

Ремонт релейного стабилизатора требует аккуратности и соблюдения мер безопасности.

ВАЖНО: Перед началом любых работ ОБЯЗАТЕЛЬНО отключите стабилизатор от сети и от нагрузки. Работа с высоким напряжением опасна для жизни! Если вы не уверены в своих силах, доверьте ремонт профессионалам.

Этап 1: Предварительная Диагностика (Самостоятельные Действия)

1. Визуальный Осмотр:
   • Осмотрите корпус на наличие трещин, следов перегрева, оплавлений.
   • Проверьте состояние сетевого шнура и шнура нагрузки.
   • Осмотрите клеммы подключения: нет ли окисления, ослабленных контактов.
   • Обратите внимание на индикаторы: горят ли они, отображают ли информацию.
2. Проверка Предохранителя (при наличии):
   • Если в стабилизаторе установлен предохранитель, проверьте его целостность (часто можно увидеть нить накала). Замените перегоревший предохранитель на новый, соответствующий номиналу.
3. Проверка Индикаторов:
   • Если индикаторы не горят, возможно, проблема в питании или в самой плате управления.
   • Если отображается информация об ошибке, изучите руководство пользователя для расшифровки кода.
4. Проверка Выходного Напряжения (с осторожностью!):
   • Подключите стабилизатор к сети (без нагрузки!).
   • Включите его.
   • Измерьте выходное напряжение мультиметром. Если напряжение сильно отличается от номинала (220В) или отсутствует, значит, проблема в самом стабилизаторе.

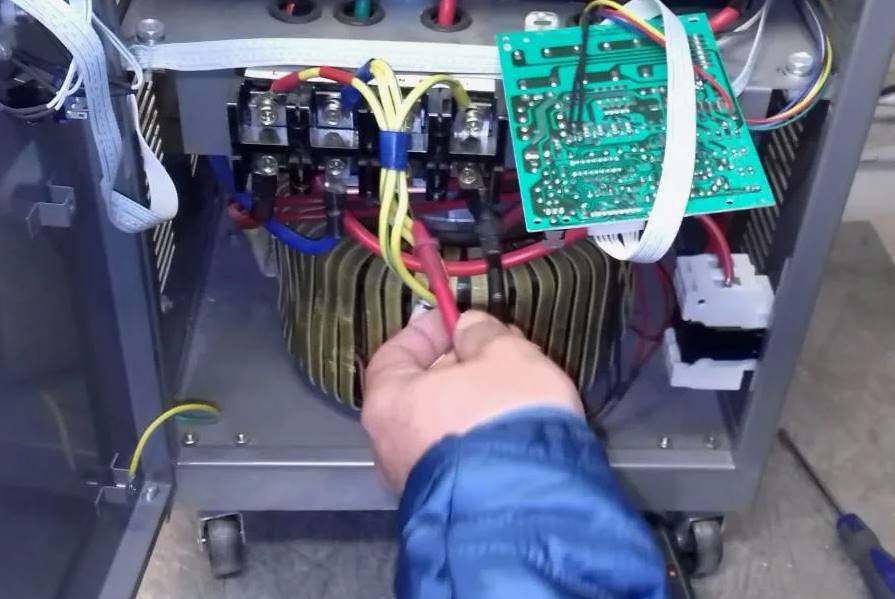

Этап 2: Разборка и Детальная Диагностика (Требует Навыков!)

1. Отключите Питание: Убедитесь, что стабилизатор полностью отключен от сети и нагрузки.
2. Снимите Корпус: Открутите винты крепления корпуса и аккуратно снимите его.
3. Осмотр Внутренних Компонентов:
   • Реле: Внимательно осмотрите реле. Часто можно увидеть подгоревшие контакты или оплавления.
   • Автотрансформатор: Проверьте трансформатор на наличие следов перегрева, оплавления изоляции, следов гари.
   • Плата Управления: Осмотрите плату на наличие вздувшихся конденсаторов, обгоревших элементов, трещин.
4. Проверка Реле:
   • Визуально: Осмотрите контакты реле. Если они подгоревшие или окисленные, можно попробовать их аккуратно почистить мелкой наждачной бумагой или специальной жидкостью для чистки контактов.
   • Прозвонка: Прозвоните катушку реле мультиметром. Должно быть некоторое сопротивление (обычно десятки Ом). Если сопротивление бесконечное (обрыв) или очень низкое (КЗ), реле неисправно.
   • Проверка Контактов: Прозвоните контакты реле в обесточенном и притяжном состоянии (можно подать напряжение на катушку). Должны быть замкнуты в притяжном положении и разомкнуты в обесточенном (для нормально разомкнутых реле).
5. Проверка Автотрансформатора:
   • Измерение Сопротивления Обмоток: Прозвоните мультиметром первичную и вторичные обмотки. Сопротивление должно быть в пределах десятых долей Ома или нескольких Ом. Если сопротивление очень большое или бесконечное, обмотка оборвана. Если сопротивление близко к нулю – межвитковое замыкание (требуется более точная диагностика).
   • Измерение Под Нагрузкой: Если трансформатор не имеет явных повреждений, его можно проверить под небольшой нагрузкой (например, лампой накаливания), измеряя напряжение на отводах.
6. Проверка Платы Управления:
   • Вздувшиеся Конденсаторы: Это верный признак выхода конденсатора из строя. Их необходимо заменить.
   • Прозвонка Ключевых Элементов: Прозвоните транзисторы, диоды, микросхемы.
   • Проверка Питания: Измерьте напряжение питания на плате.

Этап 3: Ремонтные Работы

1. Замена Реле: Самый частый ремонт. Приобретите реле с такими же или аналогичными характеристиками (напряжение катушки, максимальный коммутируемый ток, тип контактов). Аккуратно выпаяйте старое реле и впаяйте новое.
2. Ремонт или Замена Автотрансформатора:
   • Замена: Если трансформатор сгорел, его можно заменить на аналогичный или перемотать. Перемотка – сложный процесс, требующий профессиональных навыков.
   • Ремонт Обмотки (редко): В случае обрыва, возможно, удастся восстановить контакт.
3. Ремонт Платы Управления:
   • Замена Конденсаторов: Простая и эффективная процедура, часто решающая проблему.
   • Замена Транзисторов, Диодов: Используйте аналогичные компоненты.
   • Замена Микроконтроллера: Требует навыков программирования (если требуется перепрошивка) и аккуратной пайки.
4. Замена Вентилятора: Если вентилятор не работает, замените его на аналогичный.

Этап 4: Сборка и Тестирование

1. Аккуратная Сборка: Соберите стабилизатор в обратном порядке, убедившись в надежности всех соединений.
2. Первичное Включение (Без Нагрузки): Включите стабилизатор в сеть и проконтролируйте работу индикаторов, работу реле (если слышно). Измерьте выходное напряжение.
3. Тестирование Под Нагрузкой: Подключите нагрузку (сначала небольшую, затем постепенно увеличивая) и контролируйте выходное напряжение. Убедитесь, что оно остается стабильным.
4. Проверка Работы Защиты: При необходимости, проверьте срабатывание защиты от перегрузки.

4. Профилактика: Как Продлить Жизнь Вашему Релейному Стабилизатору

Регулярная профилактика – залог долгой и бесперебойной работы вашего стабилизатора.

• Соблюдение Режима Эксплуатации:
  • Нагрузка: Не превышайте максимальную мощность, указанную производителем.
  • Вентиляция: Обеспечьте свободный доступ воздуха к вентиляционным отверстиям стабилизатора. Не устанавливайте его в закрытых нишах или рядом с источниками тепла.
  • Влажность и Пыль: Избегайте эксплуатации в условиях высокой влажности и запыленности.
  • Механические Воздействия: Бережно относитесь к стабилизатору, избегайте ударов.
• Чистота: Периодически очищайте корпус и вентиляционные отверстия от пыли.
• Проверка Контактов: Периодически (раз в полгода-год) осматривайте клеммные соединения на предмет окисления и ослабления.
• Замена Предохранителя: Если предохранитель перегорел, замените его на новый с тем же номиналом. Если предохранитель перегорает повторно, это указывает на более серьезную проблему.

5. Когда Обратиться к Профессионалам: Выбор Сервисного Центра

Ремонт релейных стабилизаторов может быть сложным процессом, требующим специальных знаний и инструментов. В некоторых случаях лучше доверить эту работу профессионалам.

5.1. Признаки Необходимости Обращения в Сервис

• Полный Отказ: Стабилизатор не включается, индикаторы не горят.
• Постоянное Срабатывание Защиты: Стабилизатор отключается при подключении небольшой нагрузки.
• Резкое Ухудшение Качества Стабилизации: Выходное напряжение сильно “плавает” или отличается от номинала.
• Посторонние Звуки: Необычный гул, треск, скрежет при работе.
• Запах Горелого: Признак перегрева или короткого замыкания.
• Невозможность Самостоятельной Диагностики: Если вы не уверены в причинах поломки или не имеете необходимых навыков.

5.2. Критерии Выбора Сервисного Центра

• Специализация: Компания должна специализироваться на ремонте стабилизаторов напряжения.
• Опыт Работы: Уточните опыт работы с различными брендами и моделями релейных стабилизаторов.
• Наличие Запчастей: Узнайте, есть ли у них в наличии необходимые реле, трансформаторы, компоненты для платы управления.
• Диагностическое Оборудование: Убедитесь, что у них есть современное оборудование для точной диагностики.
• Гарантия: Надежный сервис предоставит гарантию на выполненные работы и установленные запчасти.
• Цена и Сроки: Уточните стоимость ремонта и сроки его выполнения.

Заключение: Стабильность – Результат Заботы

Релейные стабилизаторы напряжения – это важные компоненты современной электросети, обеспечивающие защиту нашего оборудования. Их ремонт, хоть и может показаться простым, требует внимательности, аккуратности и понимания принципов работы.

Самостоятельный ремонт возможен при наличии базовых навыков и инструментов, особенно при простых поломках, таких как замена предохранителя или чистка контактов реле. Однако, при более сложных неисправностях, связанных с трансформатором, платой управления или комплексными проблемами с реле, лучше доверить эту задачу профессионалам.

Регулярная профилактика и бережная эксплуатация помогут продлить срок службы вашего релейного стабилизатора. А если поломка все же произошла, знание основ ремонта и правильный выбор сервисного центра позволят вернуть вашему “стражу стабильности” прежнюю работоспособность, обеспечивая бесперебойную работу вашей техники.
