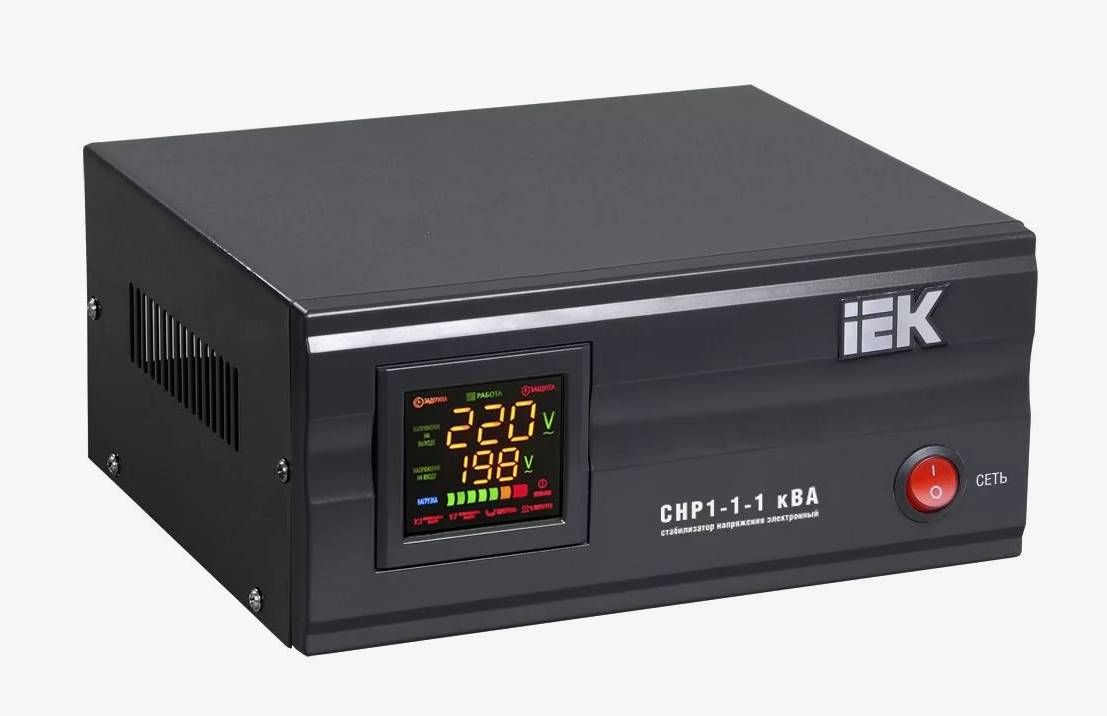

IEK: Восстановление Стабильности Вашей Электросети – Комплексное Руководство по Ремонту Стабилизаторов Напряжения IEK

В эпоху тотальной зависимости от электроприборов, стабильность напряжения в сети – это не роскошь, а жизненная необходимость. Скачки и провалы напряжения могут привести к дорогостоящему ремонту чувствительной техники, от бытовой электроники до сложного производственного оборудования. Именно поэтому стабилизаторы напряжения становятся неотъемлемым элементом защиты. Среди множества производителей, IEK занимает прочные позиции на рынке, предлагая широкий ассортимент надежных и доступных решений для стабилизации напряжения.

Однако, как и любая техника, стабилизаторы IEK не застрахованы от поломок. Интенсивная эксплуатация, скачки напряжения, неблагоприятные условия окружающей среды – все это может привести к выходу устройства из строя. В такие моменты становится актуальным ремонт стабилизаторов напряжения IEK. Эта статья – ваш всеобъемлющий путеводитель по миру ремонта стабилизаторов IEK. Мы подробно рассмотрим конструктивные особенности различных типов стабилизаторов IEK, разберем наиболее частые причины их неисправностей, опишем этапы диагностики и ремонта, а также предоставим ценные советы по выбору сервисного центра. Наша цель – создать исчерпывающий и актуальный ресурс, который не только привлечет трафик из поисковых систем, но и станет надежным источником знаний для всех, кто сталкивается с необходимостью ремонта этого важного устройства.

1. Стабилизаторы IEK: Обзор Линейки и Технологических Решений

IEK предлагает разнообразные линейки стабилизаторов напряжения, ориентированные на разные сегменты рынка и типы задач. Понимание основных технологий и конструктивных особенностей моделей IEK – первый шаг к успешному ремонту.

1.1. Основные Типы Стабилизаторов IEK

IEK, как правило, фокусируется на следующих типах стабилизации:

• Релейные Стабилизаторы:
  • Принцип работы: Регулировка напряжения происходит путем автоматического переключения обмоток автотрансформатора с помощью электромеханических реле.
  • Преимущества: Доступная цена, высокая скорость регулировки, относительная простота конструкции.
  • Недостатки: Ступенчатая регулировка, возможный шум при переключении реле, ограниченный ресурс реле.
  • Типичные серии: AVR (Automated Voltage Regulator) – например, AVR-1000, AVR-2000, AVR-5000.
• Электромеханические (Сервоприводные) Стабилизаторы:
  • Принцип работы: Напряжение регулируется перемещением подвижного контакта (щетки) по обмотке автотрансформатора с помощью сервопривода.
  • Преимущества: Плавная регулировка напряжения, высокая точность стабилизации, низкий уровень шума.
  • Недостатки: Наличие движущихся частей (щетки, сервопривод), что требует более частого обслуживания.
  • Типичные серии: AS (Automated Servo-driven) – например, AS-500, AS-1000, AS-5000.
• Электронные (Тиристорные/Симисторные) Стабилизаторы:
  • Принцип работы: Коммутация обмоток трансформатора осуществляется с помощью полупроводниковых ключей (тиристоров или симисторов).
  • Преимущества: Бесшумная работа, высокая скорость регулировки, высокая надежность, отсутствие ступенчатости (в продвинутых моделях).
  • Недостатки: Как правило, более высокая стоимость по сравнению с релейными.
  • Типичные серии: AGN (Automated Electronic) – например, AGN-1000, AGN-3000.

1.2. Общие Конструктивные Элементы

Независимо от технологии стабилизации, большинство стабилизаторов IEK имеют схожие конструктивные элементы:

• Корпус: Металлический корпус, обеспечивающий защиту от механических повреждений и электромагнитных помех.
• Автотрансформатор (Силовой Трансформатор): Сердце стабилизатора, отвечающее за изменение уровня напряжения.
• Система Управления: Печатная плата с микроконтроллером, датчиками напряжения, реле (в релейных моделях), сервоприводом (в сервоприводных) или полупроводниковыми ключами (в электронных).
• Устройства Защиты: Автоматические выключатели или предохранители, защищающие от перегрузки и короткого замыкания.
• Индикация: Светодиодные или цифровые дисплеи, отображающие входное/выходное напряжение, режим работы, коды ошибок.
• Вентилятор Охлаждения: В моделях повышенной мощности для отвода тепла.
• Клеммные Колодки: Для подключения к электросети и нагрузке.

2. “Болезни” Стабилизаторов IEK: Распространенные Неисправности и Их Причины

Понимание типичных неисправностей – залог успешной диагностики и ремонта.

2.1. Проблемы с Релейными Стабилизаторами IEK

• Износ Реле: Наиболее частая причина. Контакты реле со временем подгорают или окисляются, что приводит к нестабильной стабилизации, “плавающему” напряжению, щелчкам без видимой причины или полному отказу.
  • Симптомы: Нестабильное выходное напряжение, индикация ошибок, щелчки, отсутствие реакции на изменения входного напряжения.
• Залипание Реле: Может произойти из-за перегрузки или механических повреждений.
  • Симптомы: Стабилизатор “зависает” на одном уровне напряжения, даже при изменении входного.
• Поломка Автотрансформатора: Межвитковое замыкание или обрыв обмотки, часто из-за перегрева или короткого замыкания.
  • Симптомы: Сильный нагрев трансформатора, запах гари, отсутствие выходного напряжения или сильные искажения.

2.2. Проблемы с Электромеханическими (Сервоприводными) Стабилизаторами IEK

• Износ Щеток: Щетки сервопривода со временем стираются, что приводит к плохому контакту и некорректной работе.
  • Симптомы: Нестабильное напряжение, прерывистая работа, шум, ошибки по положению.
• Неисправность Сервопривода: Выход из строя двигателя сервопривода или его редуктора.
  • Симптомы: Отсутствие движения подвижного контакта, стабилизатор не реагирует на изменения напряжения.
• Проблемы с Автотрансформатором: Аналогичны релейным стабилизаторам – межвитковое замыкание или обрыв.

2.3. Проблемы с Электронными (Тиристорными/Симисторными) Стабилизаторами IEK

• Выход из Строя Тиристоров/Симисторов: Полупроводниковые ключи могут выйти из строя из-за перегрузки, короткого замыкания или перепадов напряжения.
  • Симптомы: Отсутствие выходного напряжения, некорректная работа, срабатывание защиты.
• Неисправность Платы Управления: Сбой микроконтроллера, выход из строя датчиков напряжения.
  • Симптомы: Полный отказ, отображение ошибок, некорректная работа.
• Проблемы с Силовым Трансформатором: Аналогичны другим типам стабилизаторов.

2.4. Общие Проблемы для Всех Типов Стабилизаторов IEK

• Проблемы с Индикацией: Не горят индикаторы, не отображается информация на дисплее. Может быть вызвано выходом из строя самого дисплея, платы управления или блока питания.
• Срабатывание Защиты: Автоматический выключатель или предохранитель срабатывает при нормальной нагрузке. Часто указывает на внутреннее короткое замыкание или перегрузку.
• Перегрев: Сильный нагрев корпуса, трансформатора или платы управления. Может быть вызван как внешней нагрузкой, так и внутренними неисправностями (например, неисправный вентилятор, межвитковое замыкание).
• Шум: Нехарактерный гул, треск, щелчки. Может указывать на проблемы с реле, сервоприводом, трансформатором или вентилятором.

3. Ремонт Стабилизатора Напряжения IEK: Пошаговое Руководство

Ремонт стабилизатора IEK, как и любого другого, требует последовательности и аккуратности.

ВАЖНО: Перед началом любых работ ОБЯЗАТЕЛЬНО отключите стабилизатор от сети и от нагрузки. Работа с электричеством опасна! Если у вас нет соответствующего опыта, доверьте ремонт профессионалам.

Этап 1: Диагностика и Подготовка

1. Визуальный Осмотр:
   • Осмотрите корпус, убедитесь в отсутствии видимых повреждений, следов перегрева, оплавления.
   • Проверьте состояние сетевого шнура и шнура нагрузки.
   • Осмотрите клеммы подключения на предмет окисления или ослабления.
2. Проверка Предохранителя/Автоматического Выключателя:
   • Найдите автоматический выключатель или предохранитель (если он есть).
   • Если выбило автоматический выключатель, попробуйте его включить. Если он снова выбивает, это признак короткого замыкания.
   • Если установлен предохранитель, проверьте его целостность. Замените перегоревший предохранитель на новый с тем же номиналом. Повторное перегорание предохранителя указывает на более серьезную проблему.
3. Проверка Индикации:
   • Включите стабилизатор (без нагрузки!).
   • Обратите внимание на индикаторы. Горят ли они? Отображается ли какая-либо информация? Если дисплей не работает, возможно, проблема в плате управления или блоке питания.
4. Измерение Напряжения (без нагрузки):
   • Подключите мультиметр к выходным клеммам стабилизатора (при включенном стабилизаторе!).
   • Измерьте выходное напряжение. Оно должно быть близко к номинальному (220-230В). Если напряжение отсутствует, сильно занижено, завышено или “плавает”, это указывает на неисправность.

Этап 2: Разборка и Детальная Диагностика (Для Опытных Пользователей)

1. Отключите Питание: Убедитесь, что стабилизатор полностью обесточен.
2. Снимите Корпус: Аккуратно открутите крепежные винты и снимите корпус.
3. Осмотр Внутренностей:
   • Реле (для релейных моделей): Осмотрите реле. Часто следы подгорания на контактах видны невооруженным глазом.
   • Автотрансформатор: Проверьте на следы перегрева, оплавления изоляции.
   • Плата Управления: Ищите вздувшиеся конденсаторы, обгоревшие резисторы, трещины на плате.
   • Сервопривод (для сервоприводных): Осмотрите щетки, механические части.
   • Тиристоры/Симисторы (для электронных): Визуально оцените их состояние.
4. Диагностика Компонентов:
   • Реле: Прозвоните катушку мультиметром (должно быть сопротивление). Проверьте контакты. Если контакты подгорели, можно попытаться их почистить. При неисправности – замена.
   • Автотрансформатор: Прозвоните обмотки мультиметром. Измерьте сопротивление. Высокое или бесконечное сопротивление указывает на обрыв, близкое к нулю – на межвитковое замыкание.
   • Плата Управления: Проверьте питание платы. Прозвоните основные компоненты (транзисторы, диоды, микросхемы). Замените вздувшиеся конденсаторы.
   • Сервопривод: Осмотрите щетки, проверьте вращение вала.
   • Тиристоры/Симисторы: Прозвоните специальным тестером или мультиметром в режиме прозвонки диодов.

Этап 3: Ремонтные Работы

1. Замена Реле: Приобретите новые реле с аналогичными характеристиками (напряжение катушки, коммутируемый ток, тип контактов). Аккуратно выпаяйте старое реле и впаяйте новое.
2. Замена Автотрансформатора: Если трансформатор вышел из строя, его можно заменить на аналогичный или, в крайнем случае, перемотать (что является сложной процедурой).
3. Ремонт Платы Управления:
   • Замена вздувшихся конденсаторов – самая распространенная операция.
   • Замена транзисторов, диодов, микросхем.
   • При серьезных повреждениях платы может потребоваться ее полная замена.
4. Замена Сервопривода: Если сервопривод неисправен, его необходимо заменить.
5. Замена Тиристоров/Симисторов: При выходе из строя этих полупроводниковых ключей, замените их на аналогичные.
6. Ремонт/Замена Вентилятора: При неисправности вентилятора, замените его на аналогичный.

Этап 4: Сборка и Тестирование

1. Аккуратная Сборка: Тщательно соберите стабилизатор, убедившись в надежности всех соединений.
2. Первичное Включение (без нагрузки): Подключите стабилизатор к сети (без нагрузки!). Проконтролируйте индикацию, работу реле/сервопривода. Измерьте выходное напряжение.
3. Тестирование Под Нагрузкой: Постепенно подключайте нагрузку, начиная с небольшой мощности. Следите за выходным напряжением и работой стабилизатора.
4. Проверка Работы Защиты: При необходимости, проверьте срабатывание защиты от перегрузки.

4. Профилактика – Лучший Способ Избежать Ремонта

Регулярная профилактика поможет продлить срок службы вашего стабилизатора IEK.

• Соблюдайте Условия Эксплуатации: Не превышайте допустимую мощность, обеспечьте вентиляцию, избегайте чрезмерной влажности и пыли.
• Регулярная Очистка: Очищайте корпус и вентиляционные отверстия от пыли.
• Проверка Контактов: Периодически осматривайте клеммы, убедитесь в их надежности.
• Используйте Качественные Кабели: Подключайте стабилизатор качественными кабелями соответствующего сечения.
• Защита от Скачков: Если в вашей сети часто бывают сильные скачки напряжения, рассмотрите возможность использования ИБП или сетевых фильтров.

5. Выбор Сервисного Центра для Ремонта Стабилизаторов IEK

Если вы не уверены в своих силах или столкнулись со сложной поломкой, обратитесь к специалистам.

5.1. Критерии Выбора Сервисного Центра

• Специализация на IEK: Ищите сервисные центры, которые специализируются на ремонте стабилизаторов напряжения, и имеют опыт работы с брендом IEK.
• Квалификация Мастеров: Убедитесь, что специалисты обладают необходимыми знаниями и опытом.
• Наличие Запчастей: Важно, чтобы в сервисном центре были в наличии оригинальные или качественные аналоги запчастей для стабилизаторов IEK.
• Диагностическое Оборудование: Сервисный центр должен быть оснащен современным оборудованием для точной диагностики.
• Гарантия: Требуйте гарантию на выполненные работы и установленные запчасти.
• Цена и Сроки: Сравните стоимость ремонта и сроки выполнения в разных центрах.
• Отзывы: Изучите отзывы других клиентов о работе сервисного центра.

Заключение: Стабильность – В Руках Профессионалов

Стабилизаторы напряжения IEK – это надежные устройства, призванные защитить вашу технику от проблем в электросети. Однако, как и любое сложное устройство, они требуют внимания и, при необходимости, профессионального ремонта.

Понимание принципа работы, причин поломок и основных этапов ремонта поможет вам как в самостоятельном устранении простых неисправностей, так и в выборе квалифицированного сервисного центра для более сложных задач. Не пренебрегайте профилактикой – она поможет избежать многих проблем и продлить срок службы вашего стабилизатора IEK.

Инвестиции в качественный ремонт и обслуживание вашего стабилизатора напряжения IEK – это инвестиции в долговечность вашей техники и спокойствие вашей электросети.а
