Когда Сеть Теряет Равновесие: Полное Руководство по Ремонту Стабилизаторов Напряжения 220В

В современном мире, где практически каждый аспект нашей жизни зависит от стабильности электропитания, колебания напряжения в сети – это не просто досадная мелочь, а потенциальная угроза для дорогостоящей техники. От холодильников и телевизоров до компьютеров и медицинского оборудования – все эти устройства нуждаются в стабильных 220 Вольт. Именно поэтому стабилизаторы напряжения 220В стали неотъемлемой частью как бытовых, так и промышленных систем электроснабжения.

Однако, даже самые надежные стабилизаторы напряжения не застрахованы от поломок. Условия эксплуатации, естественный износ, внезапные скачки напряжения – все это может привести к выходу устройства из строя. В такие моменты возникает острая необходимость в качественном и своевременном ремонте стабилизатора напряжения 220В.

Эта статья – ваш исчерпывающий путеводитель по миру ремонта стабилизаторов напряжения 220В. Мы подробно рассмотрим конструктивные особенности различных типов стабилизаторов, разберем наиболее частые причины их неисправностей, опишем детальные этапы диагностики и ремонта, а также предоставим практические советы по уходу и выбору сервисного центра. Наша цель – создать максимально полный и информативный ресурс, который не только поможет решить проблему с неисправным стабилизатором, но и станет ценным источником знаний, привлекающим целевой трафик из поисковых систем.

1. Стабилизаторы Напряжения 220В: Типы, Принцип Работы и Особенности Конструкции

Прежде чем приступить к ремонту, важно понять, с каким типом устройства мы имеем дело. Стабилизаторы напряжения 220В работают на основе различных технологий, каждая из которых имеет свои особенности и потенциальные точки отказа.

1.1. Основные Типы Стабилизаторов Напряжения 220В

• Релейные Стабилизаторы:
  • Принцип работы: Напряжение регулируется путем автоматического переключения обмоток автотрансформатора с помощью электромеханических реле. Система управления контролирует входное напряжение и активирует реле при отклонении от заданного диапазона.
  • Преимущества: Доступная цена, высокая скорость регулировки (обычно несколько миллисекунд), относительная простота конструкции.
  • Недостатки: Ступенчатая регулировка напряжения (что может быть критично для очень чувствительной техники), шум при переключении реле, ограниченный ресурс реле (около 100 000 – 1 000 000 переключений).
  • Конструкция: Автотрансформатор с несколькими отводами, блок реле, электронная плата управления, индикаторы.

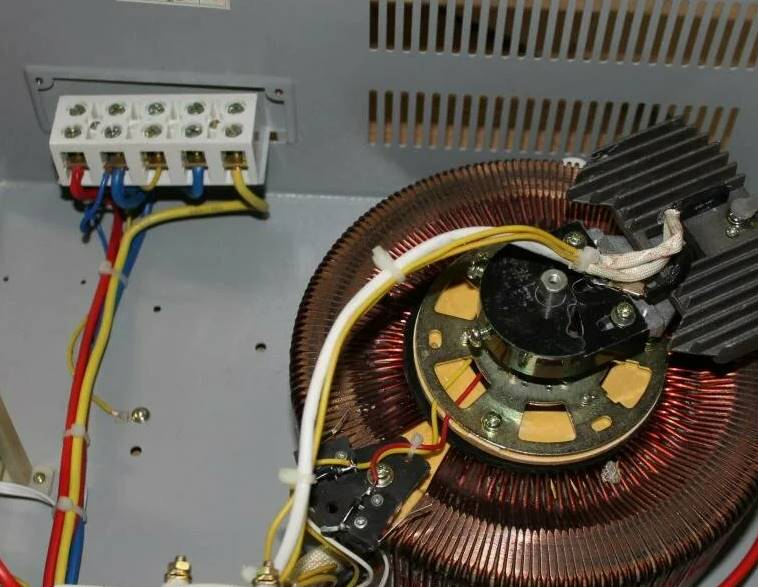

• Электромеханические (Сервоприводные) Стабилизаторы:
  • Принцип работы: Напряжение регулируется путем плавного перемещения подвижного контакта (щетки) по обмотке автотрансформатора с помощью сервопривода.
  • Преимущества: Плавная регулировка напряжения, высокая точность стабилизации, низкий уровень шума.
  • Недостатки: Наличие движущихся частей (щетки, сервопривод), что требует регулярного обслуживания и может привести к их износу. Более низкая скорость реакции по сравнению с релейными.
  • Конструкция: Автотрансформатор, сервопривод с подвижным контактом, электронная плата управления, щетки (графитовые или медные).
• Электронные (Тиристорные/Симисторные) Стабилизаторы:
  • Принцип работы: Регулировка напряжения осуществляется с помощью полупроводниковых ключей (тиристоров или симисторов), которые коммутируют обмотки автотрансформатора.
  • Преимущества: Высокая скорость регулировки (мгновенная), бесшумная работа, высокая надежность, отсутствие ступенчатости (в некоторых моделях).
  • Недостатки: Как правило, более высокая стоимость, возможность генерации гармонических искажений в выходном напряжении (в некоторых моделях).
  • Конструкция: Автотрансформатор, силовые тиристоры/симисторы, плата управления, радиаторы для охлаждения.
• Инверторные Стабилизаторы (Online):
  • Принцип работы: Эти устройства работают по принципу двойного преобразования: входное переменное напряжение сначала преобразуется в постоянное, а затем снова в переменное с идеальной синусоидой и заданными параметрами.
  • Преимущества: Максимальная защита от всех видов отклонений и помех, идеальная синусоида на выходе, мгновенное переключение на резервное питание (при наличии АКБ).
  • Недостатки: Высокая стоимость, сложность конструкции, необходимость обслуживания аккумуляторов (если применимо).
  • Конструкция: Выпрямитель, инвертор, фильтры, силовые компоненты, система управления.

1.2. Общие Конструктивные Элементы

Несмотря на различия в технологиях, все стабилизаторы напряжения 220В имеют общие элементы:

• Корпус: Металлический корпус, служащий для защиты внутренних компонентов и обеспечения электробезопасности.
• Автотрансформатор: Ключевой силовой элемент, отвечающий за изменение напряжения.
• Система Управления: Электронная плата, отвечающая за контроль напряжения, управление переключением (реле, тиристоров, сервопривода) и отображение информации.
• Устройства Защиты: Автоматические выключатели или предохранители, предотвращающие повреждение при перегрузке или коротком замыкании.
• Индикаторы: Светодиодные или цифровые дисплеи, показывающие входное/выходное напряжение, режим работы, коды ошибок.
• Вентилятор Охлаждения: В моделях повышенной мощности для отвода тепла.
• Клеммные Колодки: Для подключения к электросети и нагрузке.

2. “Сердце” Стабилизатора: Наиболее Частые Неисправности и их Диагностика

Для эффективного ремонта необходимо точно определить причину неисправности. Рассмотрим наиболее распространенные проблемы стабилизаторов напряжения 220В.

2.1. Проблемы с Релейными Стабилизаторами

• Износ Реле: Контакты реле – самое уязвимое место. Со временем они подгорают, окисляются, что приводит к плохому контакту или полному его отсутствию.
  • Симптомы: Нестабильное выходное напряжение, “плавающее” напряжение, щелчки без необходимости, полное отсутствие стабилизации, срабатывание защиты, индикация ошибок.
  • Диагностика: Визуальный осмотр контактов, прозвонка катушки и контактов мультиметром, проверка при срабатывании (подача напряжения на катушку).
• Проблемы с Автотрансформатором: Межвитковое замыкание или обрыв обмотки, вызванные перегревом или КЗ.
  • Симптомы: Сильный нагрев трансформатора, запах гари, отсутствие выходного напряжения, резкое снижение напряжения, срабатывание защиты.
  • Диагностика: Измерение сопротивления обмоток мультиметром, визуальный осмотр на предмет повреждений.

2.2. Проблемы с Электромеханическими (Сервоприводными) Стабилизаторами

• Износ Щёток: Щетки стираются, приводя к плохому контакту и некорректной работе.
  • Симптомы: Нестабильное напряжение, шум, прерывистая работа, ошибки по положению.
  • Диагностика: Визуальный осмотр щеток, проверка их прилегания к обмотке.
• Неисправность Сервопривода: Выход из строя двигателя или редуктора.
  • Симптомы: Отсутствие движения, стабилизатор не реагирует на изменения напряжения.
  • Диагностика: Проверка питания сервопривода, проверка его работы при подаче напряжения, диагностика двигателя.
• Проблемы с Автотрансформатором: Аналогичны релейным.

2.3. Проблемы с Электронными (Тиристорными/Симисторными) Стабилизаторами

• Выход из Строя Тиристоров/Симисторов: Основная причина поломок, часто из-за перегрузки или скачков напряжения.
  • Симптомы: Отсутствие выходного напряжения, некорректная работа, срабатывание защиты.
  • Диагностика: Прозвонка тиристоров/симисторов мультиметром или специальным тестером.
• Неисправность Платы Управления: Сбой микроконтроллера, выход из строя датчиков напряжения.
  • Симптомы: Полный отказ, отображение ошибок, некорректная работа.
  • Диагностика: Визуальный осмотр платы, проверка питания, прозвонка ключевых компонентов.

2.4. Общие Проблемы для Всех Типов Стабилизаторов

• Проблемы с Индикацией: Не работают индикаторы, дисплей. Может быть вызвано неисправностью самой платы управления, блока питания или дисплея.
  • Диагностика: Проверка питания индикаторов, прозвонка компонентов платы.
• Срабатывание Защиты: Автоматический выключатель или предохранитель срабатывает при нормальной нагрузке. Часто указывает на внутреннее короткое замыкание, перегрузку или неисправность схемы управления.
  • Диагностика: Отключение всех компонентов, кроме трансформатора, затем постепенное подключение для выявления проблемного узла.
• Перегрев: Нагрев корпуса, трансформатора, платы управления. Может быть вызван перегрузкой, неисправным вентилятором, межвитковым замыканием в трансформаторе, неисправностью реле/тиристоров.
  • Диагностика: Определение источника нагрева (инфракрасный термометр, тактильно).
• Шум: Нехарактерный гул, треск, щелчки. Может указывать на проблемы с реле, сервоприводом, трансформатором, вентилятором.
  • Диагностика: Определение источника шума.

3. Ремонт Стабилизатора Напряжения 220В: Пошаговый План Действий

Ремонт стабилизатора напряжения – это процесс, который требует аккуратности, знаний и соблюдения мер безопасности.

ВАЖНО: Перед началом любых работ ОБЯЗАТЕЛЬНО отключите стабилизатор от сети и от нагрузки. Работа с электричеством опасна! Если у вас нет опыта в ремонте электрооборудования, доверьте эту работу профессионалам.

Этап 1: Первичная Диагностика (Самостоятельные Действия)

1. Визуальный Осмотр:
   • Осмотрите корпус на предмет трещин, следов перегрева, оплавления.
   • Проверьте состояние сетевого шнура и шнура нагрузки.
   • Осмотрите клеммы подключения: нет ли окисления, ослабленных контактов.
2. Проверка Предохранителя/Автоматического Выключателя:
   • Найдите предохранитель или автоматический выключатель.
   • Если выбило автомат, попробуйте его включить. Если он снова выбивает – ищите короткое замыкание.
   • Если установлен предохранитель, проверьте его целостность. Замените перегоревший предохранитель на новый с тем же номиналом. Повторное перегорание – признак более серьезной проблемы.
3. Проверка Индикации:
   • Включите стабилизатор (без нагрузки!).
   • Проверьте работу индикаторов. Если они не горят или отображают ошибки, это уже указывает на проблему.
4. Измерение Напряжения (без нагрузки):
   • Подключите мультиметр к выходным клеммам.
   • Измерьте выходное напряжение. Если оно сильно отличается от номинала (220-230В), отсутствует или “плавает”, это свидетельствует о неисправности.

Этап 2: Детальная Диагностика (Требует Навыков и Оборудования)

1. Отключение Питания: Убедитесь, что стабилизатор полностью обесточен.
2. Разборка Корпуса: Аккуратно открутите крепежные винты и снимите корпус.
3. Осмотр Внутренних Компонентов:
   • Трансформатор: Ищите следы перегрева, оплавления изоляции, следы гари.
   • Реле (в релейных моделях): Осмотрите контакты, ищите подгорания.
   • Сервопривод (в сервоприводных): Осмотрите щетки, механические части.
   • Тиристоры/Симисторы (в электронных): Осмотрите их состояние.
   • Плата Управления: Ищите вздувшиеся конденсаторы, обгоревшие резисторы, трещины на плате.
4. Измерение Электрических Параметров:
   • Мультиметр:
     • Прозвонка предохранителей, реле (катушка и контакты), тиристоров/симисторов.
     • Измерение сопротивления обмоток автотрансформатора.
     • Проверка цепей питания платы управления.
   • Осциллограф (при необходимости): Для анализа формы сигналов на плате управления.
   • Специализированные Тестеры: Для проверки транзисторов, тиристоров, микросхем.

Этап 3: Ремонтные Работы

1. Замена Предохранителя: Простая операция, но важно использовать предохранитель с правильным номиналом.
2. Замена Реле: Если реле неисправно, его необходимо заменить на новое с аналогичными характеристиками.
3. Ремонт/Замена Автотрансформатора:
   • При обрыве обмотки может потребоваться перемотка (сложная процедура).
   • При межвитковом замыкании, как правило, требуется замена трансформатора.
4. Ремонт Платы Управления:
   • Замена Вздувшихся Конденсаторов: Самая частая и относительно простая операция.
   • Замена Транзисторов, Диодов, Микросхем: Требует навыков пайки и точного подбора компонентов.
   • При серьезном повреждении платы может потребоваться ее замена.
5. Ремонт/Замена Сервопривода: Замена изношенных щеток или ремонт/замена сервопривода целиком.
6. Замена Тиристоров/Симисторов: Требует навыков пайки и умения работать с высокими напряжениями.
7. Замена Вентилятора: При неисправности вентилятора, замените его на аналогичный.

Этап 4: Сборка и Тестирование

1. Аккуратная Сборка: Соберите стабилизатор, убедившись в надежности всех соединений.
2. Первичное Включение (без нагрузки): Включите стабилизатор и проверьте индикацию, работу реле/сервопривода. Измерьте выходное напряжение.
3. Тестирование Под Нагрузкой: Постепенно подключайте нагрузку, контролируя выходное напряжение и работу стабилизатора.
4. Проверка Защиты: Убедитесь, что защита срабатывает корректно.

4. Профилактика – Залог Долговечности

Регулярный уход поможет избежать многих проблем.

• Соблюдайте Условия Эксплуатации: Не превышайте мощность, обеспечьте вентиляцию, избегайте пыли и влаги.
• Регулярная Чистка: Удаляйте пыль с корпуса и вентиляционных отверстий.
• Проверка Контактов: Осматривайте клеммы на предмет окисления.
• Защита от Скачков: Если в сети часты сильные скачки, используйте ИБП или сетевые фильтры.
• Периодическое Обслуживание: Для сервоприводных моделей – смазка и проверка щеток.

5. Когда Нужен Специалист: Выбор Сервисного Центра

Если вы не уверены в своих силах или проблема оказалась сложной, лучше обратиться к профессионалам.

• Специализация: Ищите сервисы, ремонтирующие именно стабилизаторы напряжения.
• Опыт: Уточните опыт работы с различными типами и брендами стабилизаторов.
• Запчасти: Наличие запчастей или возможность их быстрого заказа.
• Диагностическое Оборудование: Современные инструменты для точной диагностики.
• Гарантия: Обязательное условие.
• Цена и Сроки: Уточните стоимость и время ремонта.

Заключение: Восстановление Баланса Вашей Энергосистемы

Стабилизатор напряжения 220В – это важный элемент защиты вашей техники. Его ремонт, будь то самостоятельная замена предохранителя или более сложная процедура, требует аккуратности и понимания принципов работы устройства.

Если вы столкнулись с неисправностью, первым шагом должна быть тщательная диагностика. Простые проблемы часто можно решить самостоятельно. Однако, для сложных поломок, связанных с силовыми компонентами или электроникой, лучше обратиться к квалифицированным специалистам. Правильный выбор сервисного центра и своевременный ремонт обеспечат долгую и стабильную работу вашего стабилизатора, а значит – и вашей техники. Забота о стабилизаторе – это залог стабильного будущего вашей энергосистемы.
