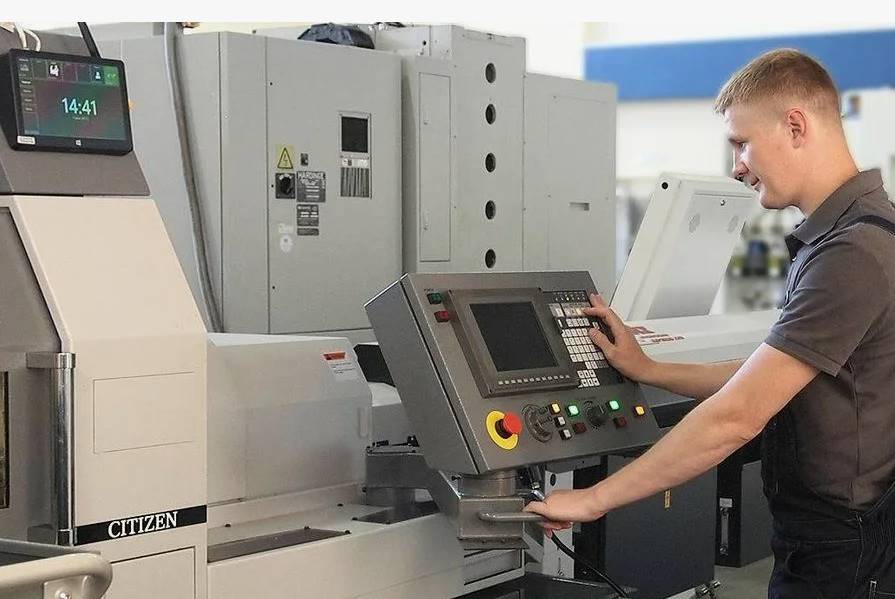

Восстановление Мозга Производства: Детальный Анализ Ремонта Панелей Управления Станков с ЧПУ

В современном мире, где автоматизация и роботизация стали неотъемлемой частью производственных процессов, станки с числовым программным управлением (ЧПУ) играют ключевую роль. Они являются воплощением точности, скорости и эффективности, позволяя создавать детали сложнейшей конфигурации с невиданной ранее производительностью. Однако, как и любое сложное электронно-механическое устройство, станки ЧПУ подвержены сбоям и поломкам. Одним из самых критически важных, а потому и наиболее чувствительных к неисправностям компонентов является панель управления станка ЧПУ. Именно она служит “мостом” между человеком и машиной, переводя команды оператора в сложные инструкции для станков.

Сбой в работе панели управления может привести к полной остановке производственной линии, упущенной прибыли и срыву сроков. Поэтому ремонт панели управления станка ЧПУ – это не просто техническая задача, а критически важная услуга, требующая глубоких знаний, специализированного оборудования и оперативного реагирования. В этой статье мы совершим всестороннее погружение в мир ремонта панелей управления ЧПУ, раскроем причины их поломок, детально рассмотрим этапы диагностики и восстановления, а также предоставим ценные советы по выбору надежного сервисного партнера. Наша цель – создать исчерпывающий ресурс, который не только привлечет трафик из поисковых систем, но и станет настоящим руководством для всех, кто сталкивается с необходимостью ремонта этого жизненно важного компонента.

1. Панель Управления ЧПУ: Архитектура и Функция “Мозга”

Прежде чем говорить о ремонте, необходимо понять, что такое панель управления станком ЧПУ и какова ее роль. Современная панель управления – это, по сути, комплексный вычислительный центр, который включает в себя:

• Центральный Процессор (CPU): Обрабатывает управляющие программы, выполняет расчеты траекторий, управляет приводами.
• Память: Хранит операционную систему, параметры станка, управляющие программы, данные о состоянии оборудования.
• Интерфейсы: Подключение к приводам осей, шпинделю, датчикам, системам ввода/вывода, а также к сети (Ethernet, Profibus, CAN-bus).
• Устройства Ввода/Вывода: Сенсорный экран, кнопки, джойстики, необходимые для взаимодействия оператора со станком.
• Дисплей: Отображает текущее состояние станка, информацию об ошибках, управляющие программы.

Функциональность панели управления многогранна: она принимает команды оператора, интерпретирует управляющие программы, управляет движением осей, скоростью вращения шпинделя, работой систем охлаждения и смазки, отслеживает состояние датчиков и сигнализирует об ошибках. Любой сбой в работе любого из этих компонентов может привести к серьезным последствиям.

2. Каталог “Болезней”: Наиболее Частые Причины Поломок Панелей Управления

Понимание причин поломок – первый шаг к их эффективному устранению. Панели управления ЧПУ могут выйти из строя по ряду причин:

2.1. Воздействие Внешней Среды

• Перегрев: Чрезмерная температура в рабочей зоне станка, плохое охлаждение шкафа управления. Может привести к выходу из строя электронных компонентов, в первую очередь, процессора и памяти.
• Влага и Загрязнение: Попадание СОЖ, масла, пыли, стружки на электронные компоненты. Вызывает коррозию, короткие замыкания, ухудшение контакта.
• Вибрация: Постоянные вибрации от работы станка могут привести к механическим повреждениям паяных соединений, отслаиванию компонентов.
• Электромагнитные Помехи (EMI): Мощные электромагнитные поля от приводов или другого оборудования могут нарушить работу чувствительных электронных схем.

2.2. Проблемы с Электропитанием

• Перепады Напряжения: Скачки напряжения в сети могут повредить чувствительные электронные компоненты, особенно блок питания панели.
• Короткие Замыкания: Часто возникают из-за повреждения изоляции кабелей или неправильного подключения.
• Отсутствие Стабилизации Питания: Отсутствие или неисправность источников бесперебойного питания (ИБП) или стабилизаторов напряжения.

2.3. Естественный Износ Компонентов

• Выход из строя Конденсаторов: Электролитические конденсаторы со временем теряют свою емкость, что приводит к нестабильности питания и сбоям в работе.
• Износ Кнопок и Сенсорных Экранов: Механический износ в устройствах ввода/вывода.
• Деградация Памяти: Со временем микросхемы памяти могут терять свои свойства, что приводит к ошибкам в хранении данных.

2.4. Аппаратные Сбои и Производственный Брак

• Неисправность Процессора: Критическая поломка, часто требующая полной замены панели.
• Дефектные Компоненты: Сбой отдельных микросхем, транзисторов, резисторов.
• Производственный Брак: Некачественная пайка, трещины на плате.

2.5. Программные Проблемы

• Повреждение Операционной Системы: Сбой при обновлении, вирусное заражение.
• Повреждение Параметров Станка: Некорректное изменение или повреждение конфигурационных файлов.
• Ошибки в Firmware: Программный сбой, требующий перепрошивки или замены прошивки.

3. Этапы Ремонта Панели Управления Станка ЧПУ: От Диагностики до Восстановления

Ремонт панели управления – это сложный, многоэтапный процесс, требующий высокой квалификации и специализированного оборудования.

Этап 1: Предварительная Диагностика и Сбор Информации

1. Консультация с Оператором: Получение максимально полной информации о характере неисправности, времени ее возникновения, условиях работы, предыдущих ремонтах.
2. Визуальный Осмотр Панели: Оценка на предмет видимых повреждений, следов перегрева, коррозии, механических дефектов.
3. Проверка Внешних Соединений: Осмотр кабелей, разъемов, подключений к станку.

Этап 2: Детальная Диагностика в Сервисном Центре

Для точной диагностики панель управления демонтируется со станка и отправляется в сервисный центр.

1. Тестирование Блока Питания: Проверка выходных напряжений, стабильности работы под нагрузкой.
2. Диагностика Центрального Процессора: Проверка работоспособности основных вычислительных узлов.
3. Тестирование Памяти: Проверка целостности оперативной памяти и постоянной памяти (flash-памяти).
4. Проверка Интерфейсов: Тестирование работоспособности портов связи, интерфейсов подключения к приводам и датчикам.
5. Диагностика Устройств Ввода/Вывода: Проверка работы сенсорного экрана, кнопок, индикаторов.
6. Анализ Программного Обеспечения: Проверка целостности операционной системы, firmware, конфигурационных файлов.

Этап 3: Ремонт или Замена Компонентов

На основе результатов диагностики определяется объем ремонтных работ.

1. Ремонт Печатной Платы:
   • Замена Поврежденных Электронных Компонентов: Пайка новых микросхем, транзисторов, резисторов, конденсаторов.
   • Восстановление Поврежденных Дорожек: Ремонт печатных проводников на плате.
   • Очистка от Коррозии: Удаление следов воздействия влаги и химических веществ.
2. Ремонт или Замена Блока Питания: Замена сгоревших компонентов или установка нового блока питания.
3. Ремонт Сенсорного Экрана/Дисплея: Замена разбитого стекла, ремонт подсветки, замена тачскрина.
4. Программное Восстановление:
   • Перепрошивка Firmware: Обновление или восстановление операционной системы панели.
   • Восстановление Параметров Станка: Загрузка заводских или резервных настроек.
5. Замена Целых Модулей: В случае критических повреждений процессора или других ключевых узлов может потребоваться замена целого модуля или всей панели.

Этап 4: Тестирование и Калибровка

После проведения ремонтных работ, панель проходит тщательное тестирование.

1. Симуляция Работы: Имитация сигналов от приводов, датчиков для проверки реакции панели.
2. Проверка Интерфейсов: Тестирование связи со всеми подключенными устройствами.
3. Тестирование Устройств Ввода/Вывода: Проверка работы сенсорного экрана, кнопок, джойстиков.
4. Проверка Загрузки Программ: Тестирование загрузки и выполнения управляющих программ.
5. Настройка Параметров: Если требовалась замена панели или прошивки, производится настройка параметров станка.

Этап 5: Монтаж на Станок и Финальная Проверка

1. Установка Отремонтированной Панели: Монтаж на станок, подключение всех кабелей.
2. Проверка Работоспособности в Реальных Условиях: Запуск станка, выполнение тестовых операций.
3. Настройка и Калибровка (при необходимости): Финальная настройка параметров, связанных с работой панели.

4. Предотвращение Проблем: Профилактика – Лучший Ремонт

Профилактика – это ключ к минимизации поломок панелей управления.

• Поддержание Температурного Режима: Обеспечение адекватной вентиляции шкафа управления, избегание установки станков в помещениях с экстремальными температурами.
• Защита от Влаги и Загрязнений: Использование защитных кожухов, регулярная очистка панелей и электрических шкафов.
• Стабилизация Электропитания: Использование ИБП и стабилизаторов напряжения для защиты от перепадов.
• Бережное Обращение: Избегание механических ударов по панели, аккуратное нажатие кнопок.
• Регулярное Обслуживание: Периодическая проверка состояния кабелей, разъемов, очистка вентиляционных отверстий.
• Своевременное Обновление ПО: Установка официальных обновлений для операционной системы и firmware.

5. Как Выбрать Надежного Исполнителя по Ремонту Панелей ЧПУ

Ремонт панелей управления – это высокоспециализированная область, и выбор правильного сервисного центра имеет решающее значение.

• Специализация: Ищите компании, которые специализируются именно на ремонте электроники станков ЧПУ, а не на общем ремонте электроники.
• Опыт Работы с Вашими Моделями: Уточните, есть ли у сервисного центра опыт работы с панелями управления конкретных производителей (Siemens, Fanuc, Heidenhain, Mitsubishi, Haas и т.д.) и конкретных моделей.
• Наличие Диагностического Оборудования: Современный сервисный центр должен обладать всем необходимым оборудованием для точной диагностики (осциллографы, мультиметры, программаторы, стенды).
• Квалификация Специалистов: Наличие сертифицированных инженеров с опытом работы с промышленной электроникой.
• Гарантия на Работы: Надежные компании предоставляют гарантию на выполненный ремонт.
• Скорость Реагирования: Панель управления – это критически важный компонент, поэтому скорость выезда и ремонта имеет большое значение.
• Ценообразование: Прозрачная система ценообразования, отсутствие скрытых платежей.

Заключение: Инвестиции в Бесперебойность и Производительность

Панель управления станка ЧПУ – это не просто экран и кнопки, это сложный вычислительный центр, который управляет всем производственным процессом. Ее исправность – залог бесперебойной работы станка, высокой точности обработки и, как следствие, успешной деятельности предприятия.

Понимание причин поломок, знание этапов ремонта и правильный выбор сервисного партнера – вот ключевые составляющие успешного восстановления работоспособности панели управления. Не стоит недооценивать важность профилактических мер, ведь именно они позволяют избежать дорогостоящих ремонтов и длительных простоев.

Инвестируя в качественный ремонт и обслуживание панелей управления ЧПУ, вы инвестируете в стабильность, надежность и долгосрочную производительность вашего производственного оборудования. Пусть ваш “мозг” производства всегда работает безупречно!
