Фрезерные Станины к Жизни: Полное Руководство по Ремонту Фрезерных Станков с ЧПУ

В динамичном мире современного производства, где точность, скорость и эффективность являются залогом успеха, фрезерные станки с числовым программным управлением (ЧПУ) занимают одну из центральных позиций. Эти мощные машины способны выполнять сложнейшие операции обработки, создавая детали с микронной точностью, которые затем используются в самых ответственных отраслях – от аэрокосмической промышленности до производства высокоточного медицинского оборудования. Однако, интенсивная эксплуатация, высокие нагрузки и естественный износ неизбежно ведут к возникновению неисправностей. Именно поэтому ремонт фрезерных станков с ЧПУ становится жизненно важной услугой, способной вернуть оборудование к пиковой производительности и минимизировать потери.

Эта статья – ваше всеобъемлющее руководство по миру ремонта фрезерных станков с ЧПУ. Мы рассмотрим причины распространенных неисправностей, детально разберем этапы ремонта, подчеркнем важность профессиональной диагностики и профилактического обслуживания, а также дадим практические рекомендации по выбору квалифицированного сервисного центра. Наша цель – предоставить максимально полную и актуальную информацию, которая не только удовлетворит информационные потребности пользователей поисковых систем, но и станет ценным ресурсом для специалистов, инженеров и руководителей производств, стремящихся к бесперебойной работе своего фрезерного парка.

1. Фрезерные Станки с ЧПУ: Основа Высокоточной Обработки и Их Уязвимости

Фрезерные станки с ЧПУ – это сложные мехатронные системы, состоящие из множества взаимосвязанных узлов. Их способность выполнять разнообразные операции – от простого сверления до сложной 3D-обработки – достигается за счет комбинации высокоточных механических компонентов, мощных электроприводов и интеллектуальных систем управления. Именно эта сложность делает их ремонт столь ответственным и требующим специализированных знаний.

Основные узлы фрезерного станка с ЧПУ, подверженные износу и поломкам:

• Шпиндельный узел: Сердце станка, отвечающее за вращение инструмента. Износ подшипников, проблемы с балансировкой, перегрев – все это напрямую влияет на точность обработки.
• Система перемещения (оси X, Y, Z): Линейные направляющие, шарико-винтовые пары (ШВП), сервоприводы и энкодеры. Именно эти компоненты отвечают за позиционирование инструмента и заготовки. Износ, люфты, проблемы с электроникой приводят к снижению точности и нарушению траектории движения.
• Система ЧПУ: Контроллер, платы управления, драйверы, панели оператора. Сбой в “мозгах” станка может привести к полной остановке производства.
• Система подачи СОЖ (смазочно-охлаждающей жидкости): Важна для охлаждения инструмента и заготовки, а также для отвода стружки. Неисправности могут привести к перегреву, снижению качества обработки и даже к пожару.
• Механизмы смены инструмента (ATC): Автоматическая смена оснастки ускоряет производственный процесс. Поломки в этом узле могут полностью остановить работу.
• Система удаления стружки: Эффективное удаление стружки необходимо для безопасности и предотвращения повреждений.

Каждый из этих узлов требует индивидуального подхода при ремонте, а часто – комплексного решения, затрагивающего смежные системы.

2. Топ-10 Проблем Фрезерных Станков с ЧПУ и Пути Их Решения

Знание наиболее частых неисправностей – это половина успеха в их устранении. Давайте рассмотрим их более подробно.

2.1. Проблемы со Шпинделем

• Износ подшипников: Проявляется в виде повышенного шума, вибрации, нагрева, снижения точности.
  • Решение: Замена подшипников шпинделя, профессиональная балансировка ротора.
• Биение шпинделя: Указывает на деформацию вала, повреждение конуса или износ подшипников.
  • Решение: Высокоточная шлифовка конуса, замена подшипников, балансировка. В тяжелых случаях – ремонт или замена самого шпинделя.
• Перегрев шпинделя: Может быть вызван недостаточной смазкой, перегрузкой, неисправностью системы охлаждения.
  • Решение: Проверка и восстановление системы смазки и охлаждения, снижение нагрузок.

2.2. Неисправности Оси Перемещения (X, Y, Z)

• Износ линейных направляющих: Приводит к люфтам, заеданиям, вибрациям, снижению точности.
  • Решение: Ремонт или замена направляющих, шабрение, настройка прижимных планок.
• Износ Шарико-Винтовых Пар (ШВП): Проявляется в виде люфтов, снижения точности, неравномерного перемещения.
  • Решение: Замена ШВП, регулировка преднатяга.
• Проблемы с Сервоприводами: Рывки, проскальзывания, ошибки позиционирования, отказ в движении.
  • Решение: Диагностика и ремонт сервоприводов, замена драйверов, проверка электропитания.
• Неисправность Энкодера: Ошибки позиционирования, “потеря” оси.
  • Решение: Замена энкодера, проверка кабелей и разъемов.

2.3. Сбои Системы ЧПУ

• “Зависание” или Некорректная Работа Контроллера: Часто вызвано программными ошибками или аппаратными сбоями.
  • Решение: Перезагрузка, восстановление программного обеспечения, диагностика и ремонт электронных плат.
• Проблемы с Панелью Оператора: Не реагирует на нажатия, показывает некорректную информацию.
  • Решение: Диагностика и ремонт или замена панели управления.
• Ошибки Связи: Невозможность загрузить программу, потеря связи с приводами.
  • Решение: Проверка кабелей, разъемов, настроек сетевых интерфейсов.

2.4. Неисправности Системы Подачи СОЖ

• Слабая или отсутствующая подача СОЖ: Приводит к перегреву инструмента, снижению срока его службы, ухудшению качества обработки.
  • Решение: Проверка и ремонт насоса, очистка фильтров, устранение засоров в трубопроводах.
• Утечки СОЖ: Могут привести к повреждению электрических компонентов и загрязнению рабочей зоны.
  • Решение: Замена уплотнений, прокладок, ремонт трубопроводов.

2.5. Поломки Системы Автоматической Смены Инструмента (ATC)

• Некорректная работа механизма смены: Инструмент не меняется, застревает, неправильно позиционируется.
  • Решение: Диагностика и ремонт механических узлов ATC, проверка работы приводов и датчиков.
• Ошибки в логике работы ATC: Связаны с программными сбоями в системе ЧПУ.
  • Решение: Диагностика и коррекция программного обеспечения.

2.6. Проблемы с Системой Удаления Стружки

• Неэффективная работа конвейера: Стружка накапливается, препятствуя работе.
  • Решение: Ремонт или замена двигателя конвейера, очистка механизма.

2.7. Повреждения Защитных Экранов и Кожухов

• Трещины, деформации: Ухудшают безопасность работы, могут привести к попаданию СОЖ и стружки в механические узлы.
  • Решение: Ремонт или замена поврежденных элементов.

3. Алгоритм Ремонта Фрезерного Станка с ЧПУ: От Диагностики до Пусконаладки

Ремонт фрезерного станка с ЧПУ – это многоэтапный процесс, требующий строгого соблюдения технологической дисциплины.

Этап 1: Предварительная Диагностика и Подготовка

1. Сбор Информации: Опрос оператора о характере неисправности, времени возникновения, условиях работы, предыдущих ремонтах.
2. Визуальный Осмотр: Оценка общего состояния станка, выявление очевидных повреждений.
3. Анализ Журналов Ошибок: Изучение кодов ошибок, которые фиксируются системой ЧПУ.
4. Планирование Ремонта: Определение необходимого объема работ, подбор запчастей, составление сметы.

Этап 2: Разборка и Дефектовка

1. Демонтаж Защитных Элементов: Снятие кожухов, панелей для обеспечения доступа к узлам.
2. Отключение Питания: Обеспечение безопасности работ.
3. Полная или Частичная Разборка: Демонтаж неисправных узлов (шпиндель, суппорт, привод, электрошкаф).
4. Дефектовка Узлов: Тщательная проверка каждой детали на наличие износа, повреждений, деформаций. Для этого используются как стандартные инструменты (микрометры, индикаторы), так и специализированное оборудование (лазерные интерферометры, КИМ – координатно-измерительные машины).

Этап 3: Ремонт или Замена Деталей

Это сердце ремонтного процесса, где происходит восстановление работоспособности.

• Механический Ремонт:

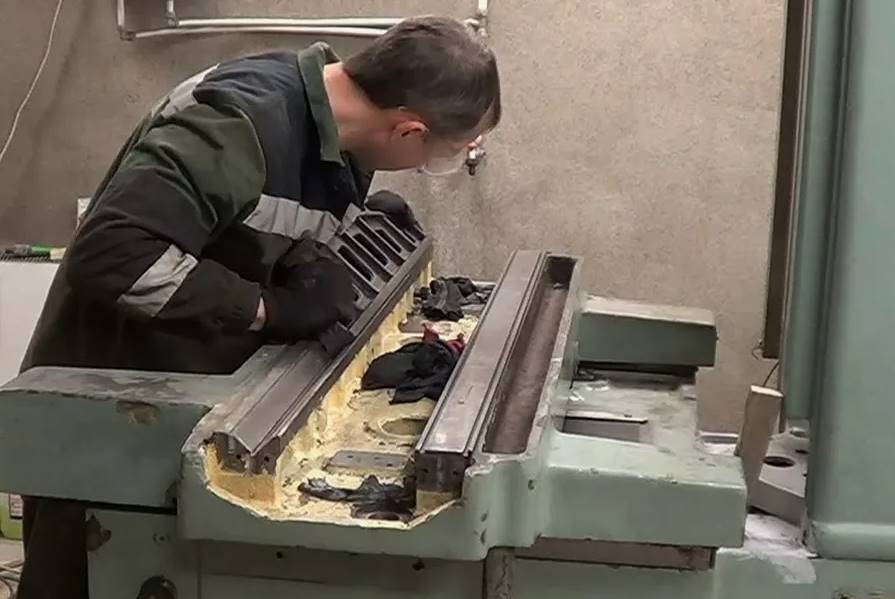

  • Восстановление Направляющих: Шлифовка, шабрение, замена прижимных планок.
  • Ремонт Шпинделя: Замена подшипников, уплотнений, балансировка.
  • Ремонт или Замена ШВП: Устранение люфтов, замена гаек или полная замена ШВП.
• Электрический и Электронный Ремонт:
  • Ремонт Электроприводов: Диагностика и ремонт сервомоторов, драйверов.
  • Ремонт Системы ЧПУ: Диагностика и ремонт плат контроллера, замена неисправных компонентов.
  • Замена Кабелей и Разъемов: Устранение обрывов, коротких замыканий.
• Ремонт Периферии:
  • Восстановление Системы СОЖ: Ремонт насосов, очистка фильтров, устранение утечек.
  • Ремонт ATC: Восстановление механических узлов, проверка датчиков.

Этап 4: Сборка и Монтаж

1. Установка Отремонтированных или Новых Деталей: Строгое соблюдение технологической документации.
2. Монтаж Электрических Компонентов: Подключение кабелей, плат, приводов.
3. Прокладка Новой Электропроводки: Использование качественных материалов, устойчивых к вибрациям и СОЖ.
4. Сборка Защитных Элементов: Установка кожухов и экранов.

Этап 5: Пусконаладочные Работы и Калибровка

Это финальный этап, где станок возвращается к жизни и настраивается на максимальную производительность.

1. Первичное Включение: Проверка работы основных систем, отсутствия коротких замыканий.
2. Настройка Системы ЧПУ: Загрузка программного обеспечения, параметров станка, корректоров.
3. Калибровка Оси Перемещения: С использованием лазерных интерферометров и других высокоточных приборов. Проверка точности позиционирования, линейности, перпендикулярности осей.
4. Тестирование Шпинделя: Проверка скорости вращения, биения, нагрева, вибрации.
5. Проверка Работы ATC: Тестирование цикла смены инструмента.
6. Испытания на Обработке: Проведение тестовой обработки реальных деталей для проверки качества поверхности, точности размеров и производительности.
7. Обучение Оператора: Инструктаж по эксплуатации и особенностям работы с отремонтированным станком.

4. Профилактика – Лучшая Инвестиция в Бесперебойность

Предотвратить поломку всегда проще и дешевле, чем ее устранять. Регулярное и правильное техническое обслуживание фрезерных станков с ЧПУ – это залог их долгой и эффективной работы.

• Регулярная Смазка: Строгое соблюдение графика смазки всех движущихся частей – направляющих, ШВП, подшипников шпинделя, ATC.
• Очистка: Поддержание чистоты рабочей зоны, своевременное удаление стружки и пыли. Очистка фильтров системы СОЖ и смазки.
• Контроль СОЖ: Поддержание оптимального уровня СОЖ, своевременная замена или фильтрация.
• Визуальный Осмотр: Периодическая проверка на предмет утечек, повреждений кабелей, износа уплотнений.
• Проверка Натяжения: Контроль натяжения ремней, цепей (если применимо).
• Калибровка: Периодическая проверка и корректировка геометрии станка.
• Обновление ПО: Своевременная установка обновлений программного обеспечения ЧПУ.
• Обучение Персонала: Операторы должны знать правила безопасной эксплуатации и основы ухода за станком.

5. Выбор Сервисной Компании: Ключ к Успеху

Ремонт фрезерного станка с ЧПУ – это задача, которая требует доверия и уверенности в исполнителе. Вот на что стоит обратить внимание при выборе сервисного партнера:

• Специализация: Компания должна специализироваться именно на ремонте станков с ЧПУ, желательно с опытом работы с вашим типом и маркой оборудования.
• Квалификация Персонала: Наличие сертифицированных инженеров, технологов, механиков с многолетним опытом работы.
• Техническая Оснащенность: Наличие современного диагностического и ремонтного оборудования (лазерные системы калибровки, измерительные приборы, стенды для тестирования электроники).
• Склад Запчастей: Наличие собственного склада оригинальных или высококачественных аналоговых запчастей ускоряет процесс ремонта.
• Скорость Реагирования: Способность быстро прибыть на объект, особенно в случае аварийной поломки.
• Гарантия: Предоставление гарантии на выполненные работы и установленные запчасти – показатель уверенности компании в своем качестве.
• Отзывы и Репутация: Изучение отзывов клиентов, репутация компании на рынке.
• Прозрачность Работы: Четкое составление сметы, понятная диагностика, возможность отслеживать ход ремонта.

Заключение: Инвестиции в Точность и Производительность

Ремонт фрезерных станков с ЧПУ – это не просто устранение неисправности, это комплексный подход к восстановлению и поддержанию работоспособности критически важного производственного оборудования. От точности диагностики и качества выполнения ремонтных работ напрямую зависит производительность вашего предприятия, качество выпускаемой продукции и, как следствие, ваша конкурентоспособность на рынке.

Тщательная профилактика, своевременное устранение мелких неисправностей и, при необходимости, профессиональный ремонт, проведенный квалифицированными специалистами, способны значительно продлить срок службы фрезерного станка, вернуть ему былую точность и производительность, а иногда даже улучшить его характеристики путем модернизации.

Выбирая надежного сервисного партнера и инвестируя в качественное обслуживание, вы инвестируете в стабильность, эффективность и долгосрочный успех вашего производственного бизнеса. Пусть ваши фрезерные станки всегда работают как часы, обеспечивая вам неоспоримое преимущество в мире высокоточной обработки!
