Ремонт терминала защиты и управления REF542 plus

В мире современной энергетики надежность оборудования — это не вопрос комфорта, а вопрос безопасности и бесперебойности электроснабжения. Многофункциональный терминал защиты и управления ABB REF542plus — это интеллектуальное сердце распределительных устройств среднего напряжения. Он объединяет функции защиты, управления, измерения и мониторинга присоединений, обеспечивая стабильную работу подстанций и промышленных предприятий. Однако, как и любая сложная электроника, REF542plus подвержен износу и требует квалифицированного обслуживания. Для белорусских предприятий компания CNC-REPAIR в Минске предлагает профессиональное восстановление этого критически важного оборудования.

REF542plus: универсальный страж подстанции

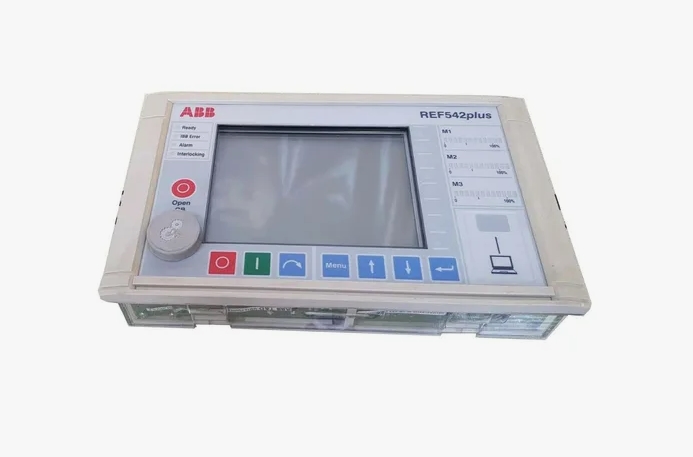

Терминал REF542plus — это не просто реле. Это полноценная система управления ячейкой, которая выполняет широкий спектр задач: от защиты от сверхтоков и замыканий на землю до управления выключателями и разъединителями . Он оснащен встроенным человеко-машинным интерфейсом (HMI) с ЖК-дисплеем и светодиодной индикацией, который отображает состояние оборудования и параметры сети в реальном времени .

Ключевая особенность REF542plus — его модульная архитектура. В зависимости от конфигурации, терминал может быть оснащен различными модулями ввода-вывода, блоками питания и коммуникационными интерфейсами, что делает его гибким решением для самых разных применений .

Модельный ряд ABB REF542plus

Терминал REF542plus выпускается в нескольких версиях, которые отличаются областью применения, версией программного обеспечения и типом HMI. Знание этих различий важно для правильной диагностики и подбора комплектующих при ремонте.

Семейство и области применения

Вся линейка REF542plus объединена кодом семейства 7, который используется при заказе . В зависимости от сертификации и области применения, терминалы имеют следующие кодовые обозначения:

Версии базовой платы (основной модуль)

Базовая плата терминала выпускается в трех вариантах, определяющих наличие дополнительных интерфейсов :

Блоки питания

Терминал может быть оснащен блоками питания с различными рабочими диапазонами напряжения :

Модули ввода-вывода (I/O)

REF542plus поддерживает установку различных модулей аналоговых и бинарных входов-выходов, что позволяет адаптировать терминал под конкретные задачи :

• BIO (Binary Input/Output) — модули бинарных входов и выходов

• BIO3 — модуль с бинарными входами и выходами (артикул 1VCF750132807)

• AI20mA — модуль аналоговых входов 4-20 мА для подключения датчиков

• AO20mA — модуль аналоговых выходов 0/4-20 мА

Коммуникационные модули

Для связи с системами автоматизации REF542plus может оснащаться различными коммуникационными модулями :

• Modbus RTU — последовательный интерфейс

• Modbus TCP — Ethernet-интерфейс

• LON — для интеграции в системы на базе LonWorks

• SPA — протокол ABB для связи с системами управления

• IEC 61850 — современный стандарт для цифровых подстанций

Основные причины выхода из строя REF542plus

Как показывает практика, отказы терминалов REF542plus чаще всего связаны с неисправностями отдельных модулей, проблемами с питанием и сбоями в программном обеспечении.

Отказ модулей ввода-вывода и связи

Система самодиагностики REF542plus способна выявлять неисправности на уровне отдельных модулей. На дисплее HMI могут появляться характерные сообщения об ошибках :

• "WRONG COMMODULE TYPE" — установленный модуль связи не соответствует конфигурации

• "COMMODULE NOT INSTALL" — модуль связи сконфигурирован, но физически отсутствует

• "COMMODULE NOT DETECT" — модуль связи присутствует, но не определяется (неисправен)

• "COMMODULE NOT CONFIG." — модуль связи обнаружен, но не сконфигурирован

• "WRONG COM CONFIG" — неверная конфигурация COM-порта

• "WRONG TCP-IP CONFIG" — ошибка в настройках TCP/IP

• "WRONG MODTCP CONFIG" — неверная конфигурация Modbus TCP

Проблемы с блоком питания и часами реального времени

Ошибки, связанные с источником питания, могут проявляться как:

• Красная аварийная индикация (RED alarm) — препятствует загрузке новой конфигурации

• Ошибки часов реального времени (RTC) — приводят к неверной маркировке событий в журнале

Ошибки конфигурации и программного обеспечения

REF542plus хранит конфигурацию во внутренней памяти. При сбоях возможны ситуации, когда конфигурация утеряна или повреждена :

• HMI отображает сообщение "REF542plus is without configuration"

• При попытке загрузки новой конфигурации появляется ошибка "Wrong configuration"

Сбои связи между базовым блоком и HMI

HMI подключается к базовому блоку через последовательный интерфейс RS-485. Обрыв или плохой контакт в этом соединении приводит к потере управления и отображения данных .

Профессиональный ремонт в CNC-REPAIR

Компания CNC-REPAIR в Минске предлагает полный цикл восстановления терминалов REF542plus, от диагностики до тестирования, используя подход, основанный на глубоком знании архитектуры этих устройств.

Этап 1: Комплексная диагностика

Ремонт начинается с профессиональной диагностики. Специалисты используют встроенную систему самодиагностики REF542plus для выявления ошибок :

• Анализ состояния светодиодов HMI (Ready, Error, Alarm, Interlocking)

• Чтение журнала событий и аварийных записей

• Проверка корректности конфигурации модулей

• Тестирование watchdog-контакта для выявления критических отказов

Этап 2: Ремонт и замена модулей

На основе диагностики определяется, какой модуль вышел из строя. Вместо дорогостоящей замены всего терминала, инженеры CNC-REPAIR выполняют замену конкретных неисправных модулей :

• Замена базовой платы (основной модуль, артикулы 751021/801-803) при повреждении процессорной части

• Замена блока питания (артикулы 750126/801-802 или 750168/801) при нестабильной работе

• Замена модулей BIO, BIO3, AI20mA при ошибках ввода-вывода

• Замена коммуникационных модулей при ошибках связи

При этом важно учитывать совместимость версий: например, версии 1.1 и 2.0 поставляются с HMI V4, а версия 2.5 — с HMI V5 .

Этап 3: Восстановление конфигурации и прошивки

При потере или повреждении конфигурации специалисты CNC-REPAIR:

• Восстанавливают конфигурацию из резервной копии, если она была сохранена

• Загружают новую конфигурацию с использованием специального программного обеспечения, такого как REF542CONF

• При необходимости обновляют версию программного обеспечения, что особенно актуально для модернизации старых версий (1.0, 1.1, 2.0) до актуальных

Этап 4: Тестирование и калибровка

Завершающий этап — проверка работы терминала в условиях, максимально приближенных к реальным:

• Проверка корректности отображения состояния объектов (выключателей, разъединителей) на HMI

• Тестирование операций управления (открытие/закрытие)

• Проверка работы коммуникационных портов и интерфейсов

• Тестирование срабатывания защит и аварийной сигнализации

Преимущества обращения в CNC-REPAIR в Минске

Для предприятий энергетического сектора Беларуси ремонт в CNC-REPAIR дает ряд преимуществ:

• Локализация: Не требуется отправка терминала за границу или в авторизованный сервис ABB, что экономит время и средства.

• Компетенции: Инженеры имеют опыт работы с модульной архитектурой REF542plus, понимают специфику диагностики ошибок и процедуру замены модулей .

• Экономия: Замена отдельных модулей обходится значительно дешевле покупки нового терминала.

• Гарантия: На все виды работ предоставляется гарантия, подтверждающая качество восстановления.

Терминал защиты и управления ABB REF542plus — это высокотехнологичный прибор, от надежности которого зависит стабильность работы энергосистемы. Его отказ может парализовать работу подстанции и привести к серьезным сбоям в электроснабжении. В Минске компания CNC-REPAIR предлагает квалифицированную диагностику, замену модулей и восстановление конфигурации REF542plus с гарантией качества. Обращаясь к профессионалам, вы получаете надежность и стабильность вашей энергосистемы, избегая дорогостоящих простоев и рисков для оборудования.
