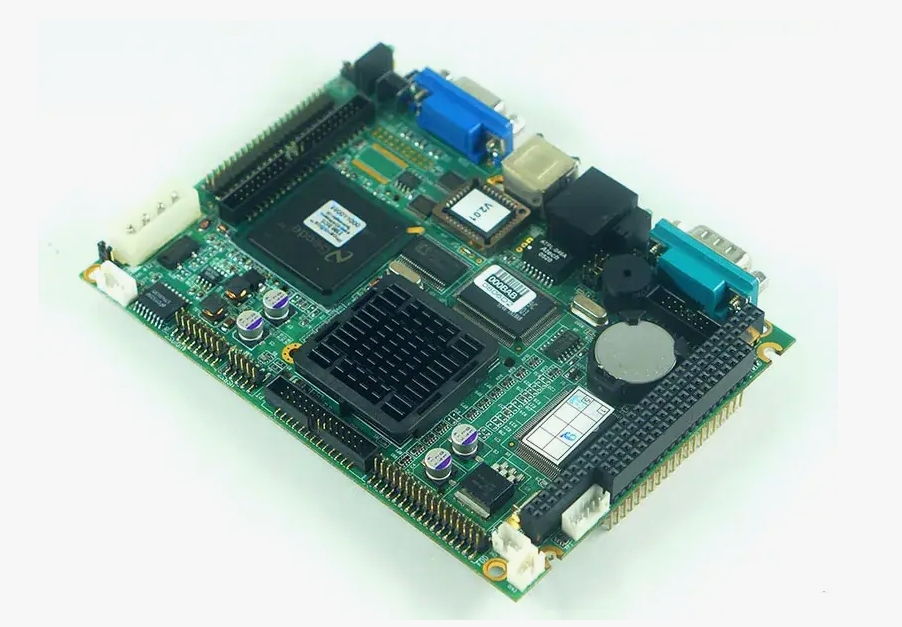

Ремонт платы промышленного компьютера PCM-5823 Advantech в Минске
В мире промышленной автоматизации есть оборудование, которое становится легендой. Плата PCM-5823 компании Advantech — именно такой случай. Выпущенная на рубеже тысячелетий, эта одноплатная система (SBC) формата 3.5" до сих пор верой и правдой служит в сетевых шлюзах, системах управления, терминалах и встраиваемых решениях по всему миру . Однако время неумолимо: компоненты стареют, конденсаторы теряют емкость, а батарейки CMOS исчерпывают свой ресурс. И когда такое устройство выходит из строя, найти ему замену практически невозможно — ведь это устаревшая платформа на процессоре Geode GX1 с 586-й архитектурой. В этой ситуации единственным спасением становится профессиональный ремонт. Для белорусских предприятий компания CNC-REPAIR в Минске предлагает именно такое решение — восстановление легендарной платы PCM-5823 на компонентном уровне.
PCM-5823: легенда промышленной электроники
Прежде чем говорить о ремонте, важно понять, что представляет собой эта плата и почему она до сих пор востребована. Advantech PCM-5823 — это одноплатный компьютер, выпускавшийся с 2000 года . Его ключевые особенности делали его идеальным для промышленного применения:
-
Процессор: NS Geode GX1-300 или GXLV-200 — низкопотребляющие 586-совместимые процессоры, работающие без вентилятора при температурах до 60°C .
-
Форм-фактор: Компактный размер 145×102 мм (5.7"×4") позволял встраивать плату в самые разные устройства .
-
Сетевые возможности: Два порта Ethernet на чипах Intel 82559E или Realtek RTL 8139C — плата могла работать как аппаратный firewall, шлюз или маршрутизатор .
-
Память: Один SO DIMM-слот для SDRAM объемом до 128 МБ (в более поздних версиях — до 256 МБ) .
-
Питание: Поддержка как CRT-мониторов, так и 18-битных TFT LCD-дисплеев с общим объемом видеопамяти от 1 до 4 МБ .
-
Интерфейсы: PC/104 для ISA-расширения, два USB-порта, два последовательных порта (RS-232 и RS-232/422/485), параллельный порт, IDE для двух устройств, FDD, CompactFlash-слот и IrDA-порт .
Именно этот богатый набор функций сделал PCM-5823 «рабочей лошадкой» промышленности. Она использовалась в системах сбора данных, навигации, телекоммуникационном оборудовании и, конечно, в станках с ЧПУ, где требовалась надежность в тяжелых условиях .
Почему PCM-5823 выходит из строя?
Анализ документации и практики эксплуатации показывает несколько основных причин отказов, с которыми сталкиваются владельцы этого оборудования.
1. Разрядка батарейки CMOS
Это одна из самых частых проблем. Встроенная литиевая батарейка, питающая CMOS-память для хранения конфигурации BIOS, рассчитана на срок службы до десяти лет . Однако с момента выпуска плат прошло более двух десятилетий. Когда батарейка разряжается, система теряет настройки конфигурации, и при загрузке появляется ошибка с требованием войти в BIOS Setup . В руководстве пользователя указано: когда батарейка исчерпает свой ресурс, потребуется замена всего модуля .
2. Отказ электролитических конденсаторов
Промышленные платы, работающие в условиях повышенных температур, со временем страдают от высыхания электролита в конденсаторах. Это приводит к нестабильности питания, «дребезгу» напряжений и, как следствие, к сбоям в работе процессора, чипсета и периферии.
3. Проблемы с интерфейсами и портами
Плата использует ряд уязвимых компонентов:
-
Последовательный порт RS-485/422: Выход из строя драйвера этого порта делает невозможной связь с периферийными устройствами. Как показывают обсуждения на форумах, настройка RS-485 на PCM-5823 — нетривиальная задача, а его неисправность часто маскируется под проблемы с кабелями и соединениями .
-
IDE-контроллер: Плата использует Cyrix 5530 ATA33 контроллер, который при определенных условиях может выдавать ошибки «unable to map interrupt» . В результате система не видит жесткий диск или CompactFlash-накопитель и не может загрузиться .
-
Суперввод-вывод (Super I/O): Чип Winbond W83977AF отвечает за управление COM-портами, LPT и другими функциями ввода-вывода. Его неправильная инициализация в BIOS или физический выход из строя может привести к полной потере периферийной функциональности .
4. Повреждение BIOS (Flash-памяти)
BIOS платы хранится в 256 КБ Flash-памяти . Повреждение прошивки при неудачной перепрошивке, скачках напряжения или естественном износе ячеек памяти делает плату «кирпичом» без возможности загрузки.
Особенности ремонта PCM-5823 в CNC-REPAIR
Восстановление платы, выпущенной более 20 лет назад, — задача не для дилетантов. Это требует не только умения паять, но и знания специфики чипсета NS Geode, протоколов обмена данными и «слабых мест» конкретной модели. Компания CNC-REPAIR в Минске предлагает комплексный подход к ремонту платы PCM-5823, основанный на глубоком знании архитектуры платы и использовании современного диагностического оборудования.
Этап 1: Глубокая диагностика
Ремонт начинается с профессиональной диагностики всех узлов. В отличие от кустарных мастерских, предлагающих «просто прогнать», специалисты CNC-REPAIR выполняют полный спектр проверок:
-
Визуальный осмотр на предмет вздутых конденсаторов, следов окисления и механических повреждений.
-
Проверка напряжения на батарейке CMOS и оценка состояния шины питания.
-
Тестирование процессора, чипсета CX5530 и памяти.
-
Проверка работы Super I/O (Winbond W83977AF) и всех портов ввода-вывода.
-
Диагностика IDE-контроллера и цепей CompactFlash.
Этап 2: Ремонт на компонентном уровне
Это «золотой стандарт» работы CNC-REPAIR. Вместо дорогостоящей замены всей платы или модуля, специалисты заменяют конкретные вышедшие из строя элементы:
-
Замена батарейки CMOS — критически важная операция, так как без нее плата не сохраняет конфигурацию, а иногда и вовсе не загружается .
-
Замена электролитических конденсаторов в цепях питания процессора, чипсета и памяти — это предотвращает нестабильность и продлевает жизнь платы.
-
Восстановление или замена драйвера RS-485/422 — если проблема связана с последовательным портом, который активно используется в промышленных системах.
-
Ремонт цепей IDE — восстановление соединений, замена поврежденных резисторов или конденсаторов в цепях ATA-контроллера .
-
Перепрошивка BIOS — при повреждении Flash-памяти микропрограмма восстанавливается с использованием программатора.
Этап 3: Тестирование и калибровка
После ремонта плата проходит комплексное тестирование на стенде. Проверяется:
-
Успешная загрузка с подключением к питанию.
-
Работа всех портов (RS-232, RS-485, LPT, USB, Ethernet).
-
Работа IDE-интерфейса и определение накопителей (жесткого диска или CompactFlash).
-
Стабильность работы в течение длительного времени без сбоев и перегрева.
Почему выбирают CNC-REPAIR в Минске?
Для белорусских предприятий и владельцев оборудования на базе PCM-5823 выбор минского сервисного центра дает несколько важных преимуществ:
-
Локализация: Не нужно отправлять плату за границу или в авторизованный сервис Advantech — все работы выполняются в Минске.
-
Компетенции: Инженеры компании имеют опыт работы с устаревшей промышленной электроникой и понимают специфику архитектуры NS Geode, что критически важно для успешного ремонта .
-
Экономия: Восстановление платы на компонентном уровне обходится значительно дешевле, чем поиск и покупка редкого аналога или перестройка всей системы управления.
-
Гарантия: На все виды работ предоставляется гарантия, подтверждающая качество восстановления.
Плата PCM-5823 от Advantech — это не просто старая «материнка». Это проверенное временем промышленное решение, которое продолжает работать там, где современные аналоги либо недоступны, либо требуют полной перестройки системы. Разрядка батарейки CMOS, выход из строя конденсаторов или повреждение IDE-контроллера — проблемы, которые можно решить квалифицированным ремонтом. В Минске компания CNC-REPAIR предлагает профессиональное восстановление PCM-5823, возвращая этому легендарному устройству его работоспособность. Обращаясь к профессионалам, вы продлеваете жизнь промышленному оборудованию, экономя ресурсы и сохраняя стабильность производства.
