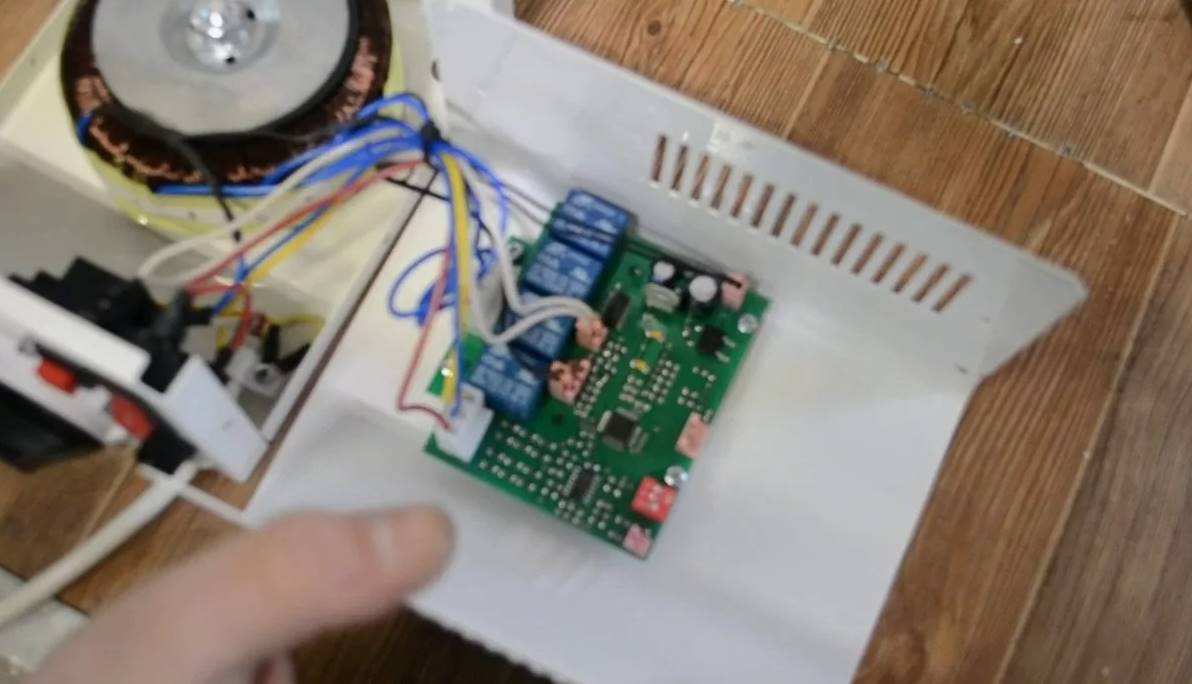

Диагностика и Ремонт Стабилизатора Teplocom ST-555 в Минске – Возвращение Стабильности Вашему Отоплению

Введение: Тревожный Симптом – Когда Стабилизатор Котла Становится Агрессором

Стабилизатор напряжения – это невидимый страж вашего отопительного котла. Он должен тихо и незаметно исправлять недостатки внешней сети, позволяя газовой автоматике, циркуляционным насосам и платам управления работать в идеальных 220В.

Однако, когда стабилизатор Teplocom ST-555 (или любая другая релейная модель) начинает постоянно “щелкать” и перезагружаться, он превращается из защитника в “тикающего тирана”, который мешает котлу работать и может привести к его аварийной остановке. В условиях нестабильной электросети Беларуси это одна из самых распространенных и неприятных поломок для владельцев загородных домов.

Эта статья посвящена детальному анализу причин, по которым ваш Teplocom ST-555 ведет себя агрессивно, а также предоставлению пошагового руководства по диагностике и ремонту этой проблемы в Минске, чтобы вернуть вашему котлу стабильное и комфортное тепло.

Часть I: Анатомия “Тикающего Тирана” – Почему ST-555 Щелкает?

Постоянные щелчки – это звук работы электромагнитных реле. В стабилизаторах релейного типа (к которым относится и ST-555) существует несколько рабочих ступеней напряжения. Щелчки означают, что устройство пытается найти рабочую ступень, соответствующую допустимым 220В ± X%.

1. Причина №1: Нестабильность Входного Напряжения (Самая Частая)

Если внешняя сеть постоянно “колеблется” вокруг порогового значения переключения, стабилизатор входит в цикл “судорожной” подстройки.

• Цикл Переключения: Допустим, стабилизатор переключается со ступени 1 (200В) на ступень 2 (220В) при входном напряжении 205В. Если реальное напряжение в сети мечется между 204В и 206В, реле будут срабатывать каждую секунду.
• Последствия: Это не только вызывает дискомфорт, но и критически опасно для котла. Каждое срабатывание реле – это микросекундный провал напряжения, который может быть расценен платой котла как “провал питания”, что приводит к аварийной перезагрузке.

2. Причина №2: Износ или Повреждение Реле

Реле имеют ограниченный ресурс (обычно 100 000 – 300 000 срабатываний).

• Обгорание Контактов:
  • Причина: При каждом щелчке между контактами проскакивает искра (дуга). Со временем контакты обгорают, их сопротивление растет.
  • Симптом: Реле “залипает” в одном положении, или, что хуже, контакт становится прерывистым. При прерывистом контакте стабилизатор подает на котел то высокое, то низкое напряжение, вызывая немедленную перезагрузку котла.
• Неисправность Катушки Реле: Выгорание самой обмотки катушки, которая удерживает контакт.
  • Ремонт: Требуется замена реле стабилизатора. Это критически важный ремонт, который должен выполняться только с использованием реле, рассчитанных на рабочий ток с запасом 20-30% выше номинального тока нагрузки котла.

3. Причина №3: Сбой в Работе Платы Управления (Микроконтроллер)

Вся логика переключения находится на плате управления.

• Неправильная Настройка Гистерезиса (Задержки):

  • Причина: Если в стабилизаторе отключена или установлена минимальная задержка отключения/включения реле, он становится слишком чувствительным к кратковременным “звонкам” в сети.
  • Ремонт: В моделях Teplocom ST-555 часто есть возможность настройки задержки включения после восстановления сети (обычно 5-10 секунд). Если эта настройка сбилась или была установлена на “мгновенное включение”, ее необходимо увеличить.

• Выход из Строя Компонентов Платы:

  • Симптом: ПЛК котла постоянно выдает ошибки по низкому/высокому напряжению, даже когда мультиметр показывает норму.
  • Ремонт: Диагностика конденсаторов на плате управления, проверка напряжения, подаваемого на микроконтроллер.

Часть II: Диагностика и Ремонт Teplocom ST-555 в Минске

Ремонт такого устройства требует не только знания электроники, но и понимания специфики его работы с котельным оборудованием.

1. Первичная Диагностика Без Разборки

Прежде чем нести стабилизатор в мастерскую в Минске, проведите эти шаги:

1. Отключение Нагрузки: Отключите котел от стабилизатора, оставив подключенным только индикаторную нагрузку (например, лампочку 60Вт). Если щелчки прекратились – проблема в реакции стабилизатора на нагрузку или его нехватка по мощности.
2. Измерение Входного Напряжения: С помощью поверенного мультиметра измерьте напряжение до стабилизатора в момент щелчка.
   • Если напряжение “гуляет” между 190В и 220В: Проблема во внешней сети или в самом УПП.
   • Если напряжение стабильно (например, всегда 210В), но стабилизатор щелкает: Проблема в самом стабилизаторе (реле или плата).

2. Ремонт на Компонентном Уровне (Специализация Минских Сервисов)

Если проблема подтверждена внутри ST-555, необходим компонентный ремонт.

• Замена Реле: Это самая частая процедура. Важно использовать реле с медными контактами, рассчитанные на ток не менее 40А, даже если номинальный ток вашего котла 10А. Это увеличит ресурс устройства в разы.
• Проверка Термозащиты: В ST-555 есть встроенный термодатчик. Проверьте его целостность и корректность срабатывания. Если он срабатывает ложно, это может вызывать перезагрузку.
• Очистка Платы: Удаление пыли и влаги. Окисление дорожек, вызванное влажностью в котельной, часто приводит к “плавающим” ошибкам и неверной активации реле.

3. Калибровка После Ремонта

После замены реле или платы управления необходимо проверить точность выходного напряжения.

• Контроль Выходного Уровня: С помощью мультиметра убедиться, что при номинальном входном напряжении (220В) выходное напряжение стабильно держится в пределах 220В ± 5-7В, а не скачет, например, между 215В и 225В.

Часть III: Выбор Сервисного Центра по Ремонту ST-555 в Минске

Поиск квалифицированного специалиста по ремонту стабилизаторов для котельного оборудования должен быть основан на опыте, а не только на цене.

1. Опыт Работы с Релейной Техникой

Хотя тиристорные модули сложнее, релейные стабилизаторы имеют свои тонкости:

• Знание Схемотехники Teplocom: Специалист должен быть знаком с конкретной схемой ST-555, знать расположение пороговых элементов и номиналы реле.
• Работа с Гистерезисом: Умение правильно настроить задержки переключения, чтобы избежать “дребезга” при нестабильной внешней сети.

2. Предоставление Гарантии на Ремонт

Ремонт реле – это временная мера, если не устранена причина.

• Гарантия на Контакты: На замену реле должна предоставляться гарантия не менее 6 месяцев, при условии, что внешние факторы (скачки напряжения) не привели к повторному выходу из строя.

3. Скорость Реагирования в Отопительный Сезон

В Минске зимой простой котла недопустим.

• Срочный Ремонт: Ищите сервисы, предлагающие экспресс-диагностику (в течение 1 дня) и наличие на складе наиболее ходовых реле для этой серии стабилизаторов.

4. Услуга “Улучшение Ресурса”

Лучшие сервисы в Минске не просто чинят, а модернизируют:

• Замена на Более Надежные Компоненты: Предложение заменить стандартные реле на реле с большим запасом по току или установка дополнительного, более качественного входного фильтра для минимизации помех.

Часть IV: Когда Ремонт Нецелесообразен – Смена Парадокса

Постоянные щелчки и перезагрузки – это симптом, который может указывать на то, что стабилизатор исчерпал свой ресурс или просто не соответствует текущим требованиям мощности.

1. Недостаточная Мощность

Если вы недавно добавили в котельную мощный циркуляционный насос или более энергоемкое газовое оборудование, старый Teplocom ST-555 (который мог быть рассчитан на 3.5 кВт) может не справляться.

• Симптом: Стабилизатор постоянно пытается переключиться на более высокую ступень, но не может удержать напряжение из-за перегрузки, что вызывает цикл перезагрузок.
• Решение: Замена на модель с запасом мощности минимум 25% от пиковой нагрузки котла.

2. Переход на Бесступенчатую Технологию

Релейная технология имеет фундаментальный недостаток: она ступенчатая, что вызывает небольшие, но резкие скачки при переключении. Современные котлы (особенно конденсационные) более чувствительны к этим помехам.

• Решение: Если проблема вызвана хронически нестабильной сетью, стоит рассмотреть переход на тиристорные (бесступенчатые) или инверторные стабилизаторы. Они не щелкают, а регулируют напряжение плавно, что идеально для чувствительной автоматики котла.

3. Общий Износ Платы Управления

Если ремонт требует замены трех и более ключевых компонентов на плате управления (например, три конденсатора и микросхема), стоимость ремонта может приблизиться к цене нового, более надежного стабилизатора. В этом случае разумнее инвестировать в новую технику.

Часть V: Профилактика – Гарантия Тишины в Котельной

Предотвращение постоянных щелчков и перезагрузок – это залог долгой жизни как самого стабилизатора, так и вашего котла.

1. Мониторинг Внешней Сети

Если сеть в вашем районе нестабильна, меры должны быть приняты на входе в дом.

• Входной Фильтр: Установка качественного промышленного сетевого фильтра на вводе в дом для подавления высокочастотных помех, которые могут сбивать логику платы ST-555.
• Профессиональная Проверка Электрики: Вызов электрика для проверки состояния линии от столба до щитка. Ослабленные соединения на столбе или в общем щите – частая причина “дрожания” напряжения.

2. Контроль Нагрузки

• Исключение Паразитной Нагрузки: Убедитесь, что к той же линии, что питает котел через стабилизатор, не подключены мощные нефильтрующие потребители (например, старые холодильники, мощные сварочные аппараты или компрессоры, которые дают сильные провалы при пуске).

3. Регламентное Обслуживание

• Чистота: Регулярная чистка корпуса и радиаторов стабилизатора от пыли.
• Проверка Напряжения: Раз в год проверять мультиметром выходное напряжение стабилизатора без нагрузки, чтобы убедиться, что реле не “устали” и не подают напряжение, выходящее за допуски.

Заключение: Возвращение Комфорта через Качественный Ремонт

Постоянное щелканье и перезагрузки стабилизатора Teplocom ST-555 – это не просто раздражающий шум, это сигнал о серьезном конфликте между внешней средой и вашей системой отопления. В Минске этот ремонт должен выполняться с пониманием критичности нагрузки: котел не может работать без стабильного напряжения.

Успешный ремонт заключается в точной диагностике: определить, является ли проблема механическим износом реле, сбоем в логике платы управления или следствием хронической нестабильности внешней сети. Выбирая квалифицированный сервис, который предлагает не только замену, но и модернизацию (например, установку более надежных компонентов или переход на бесступенчатую технологию), вы инвестируете не только в ремонт, но и в долгосрочную, тихую и стабильную работу вашего отопления.
